EU-340 ADVANCE D

ADVANCE 5'' Unterputz-Bedienpanel für Lüftungssteuerung

Das Unterputz-Bedienpanel ist eine moderne und minimalistische Lösung, die auf Benutzerkomfort und harmonische Integration in die Raumgestaltung ausgelegt ist. Dank einer Glasfront mit intuitivem Touch-Interface ermöglicht das Panel eine schnelle und präzise Steuerung des Lüftungssystems. Das integrierte Display zeigt die aktuellen Betriebsparameter des Geräts an, während das gesamte Design auf Langlebigkeit, einfache Bedienung und Ästhetik ausgerichtet ist.

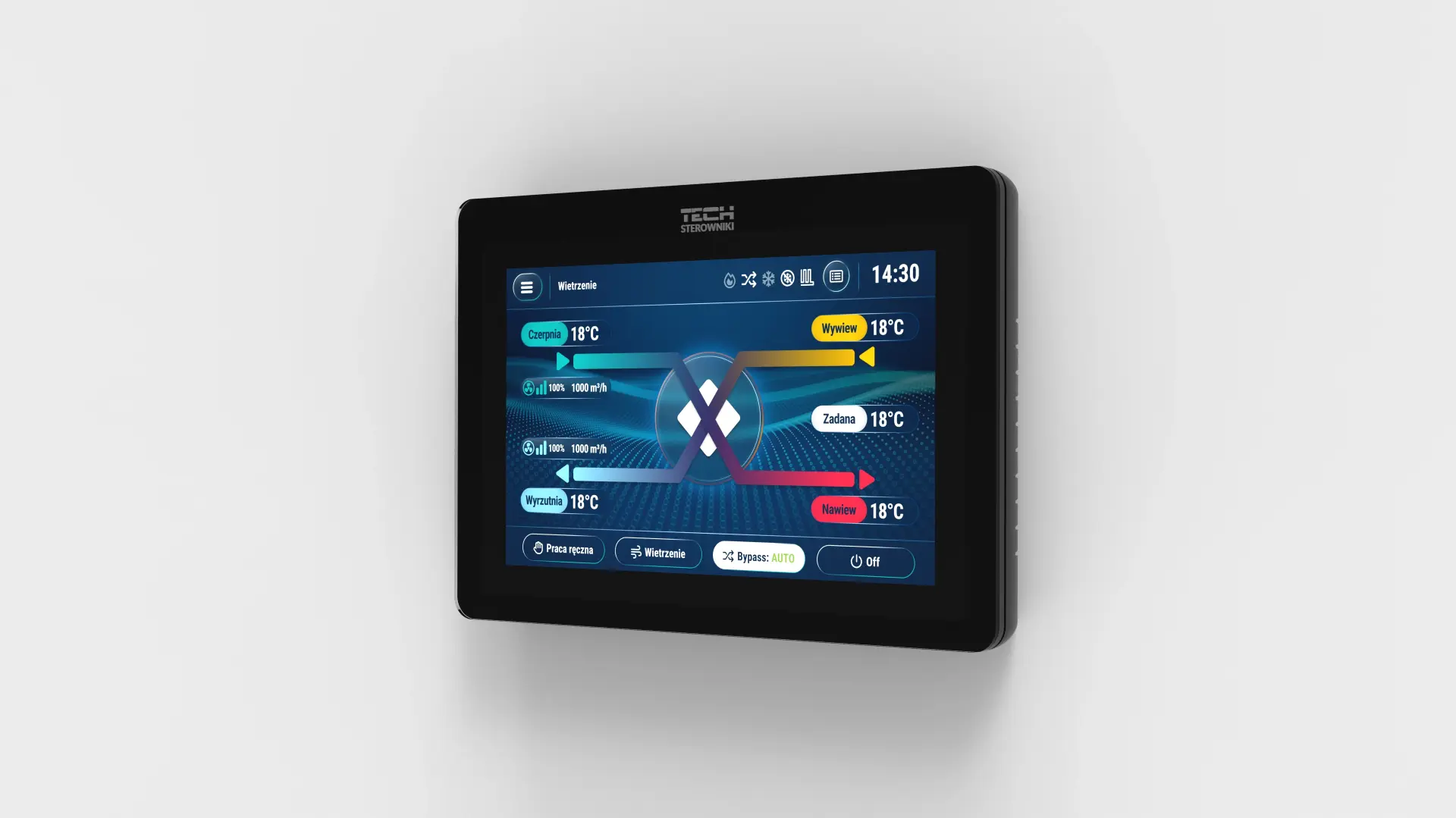

Bedienpanel – ADVANCE Unterputzversion

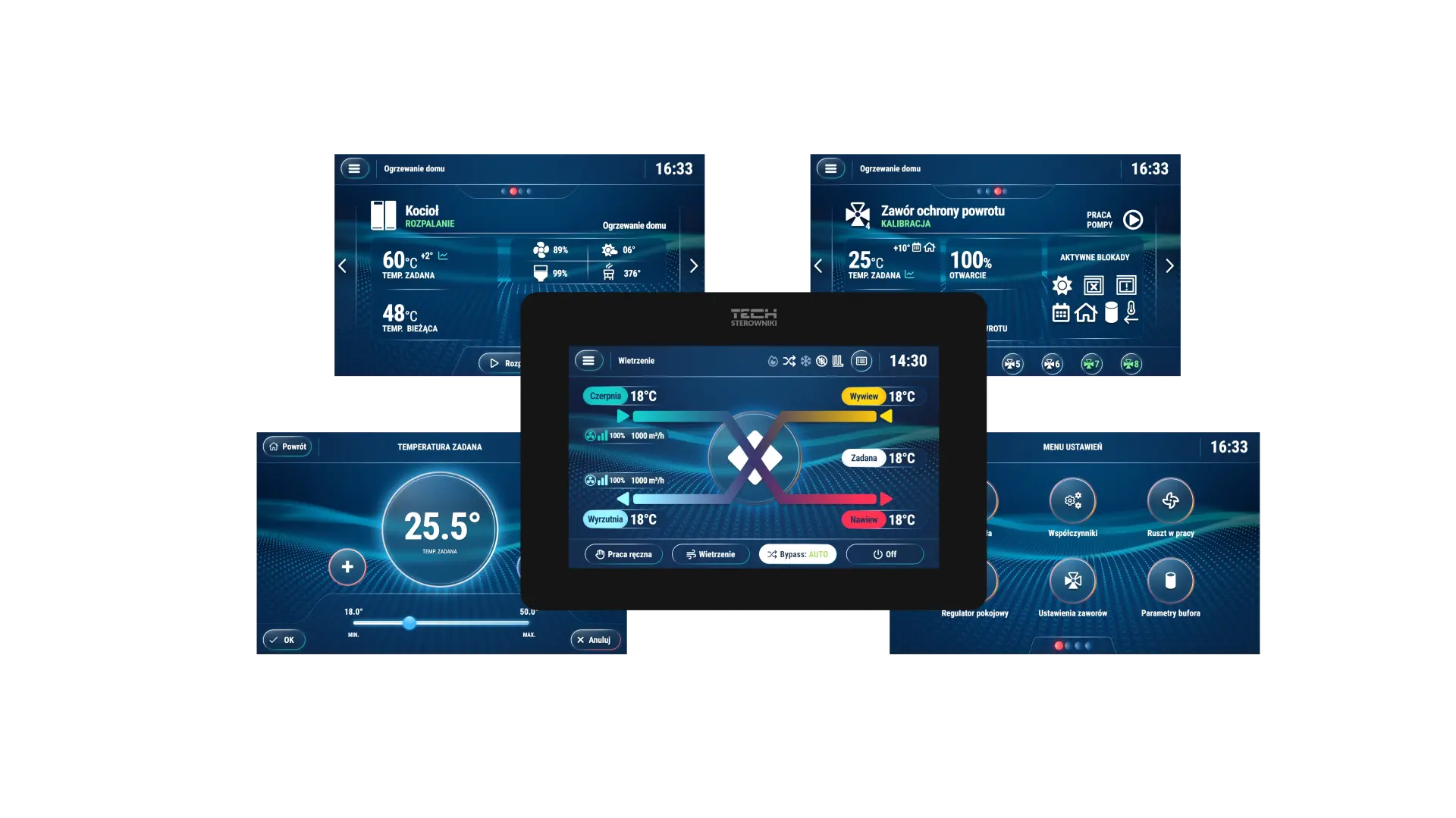

Das moderne Touch-Panel bietet ein intuitives Menü, das auf die Bedürfnisse von Benutzer und Installateur zugeschnitten ist. Dank des klaren Interfaces ist eine laufende Überwachung der Geräteeinstellungen und eine schnelle Anpassung der Parameter möglich.

Die Unterputzversion ist für die Installation in einer Wandöffnung bis 1 mm Dicke vorgesehen, wodurch das Gerät elegant und unauffällig in die Wand integriert werden kann. Das Glaspanel mit 5'' TFT-Touchdisplay ist das einzige sichtbare Element, was modernes Design und Bedienkomfort gewährleistet.

Funktionen:

• Anzeige und Bearbeitung von aktuellem Datum und Uhrzeit
• Anzeige und Bearbeitung des Betriebsmodus
• Anzeige und Bearbeitung der Soll-Temperatur
• Änderung der Geräteeinstellungen
• Bildschirmschoner
• Visuelles grafisches Interface
• Bildschirmmenü individuell anpassbar
• Möglichkeit zur individuellen Gestaltung der Grafiken
• Möglichkeit zur Softwareaktualisierung
• Optionale Integration eines Funk- und/oder WiFi-Moduls

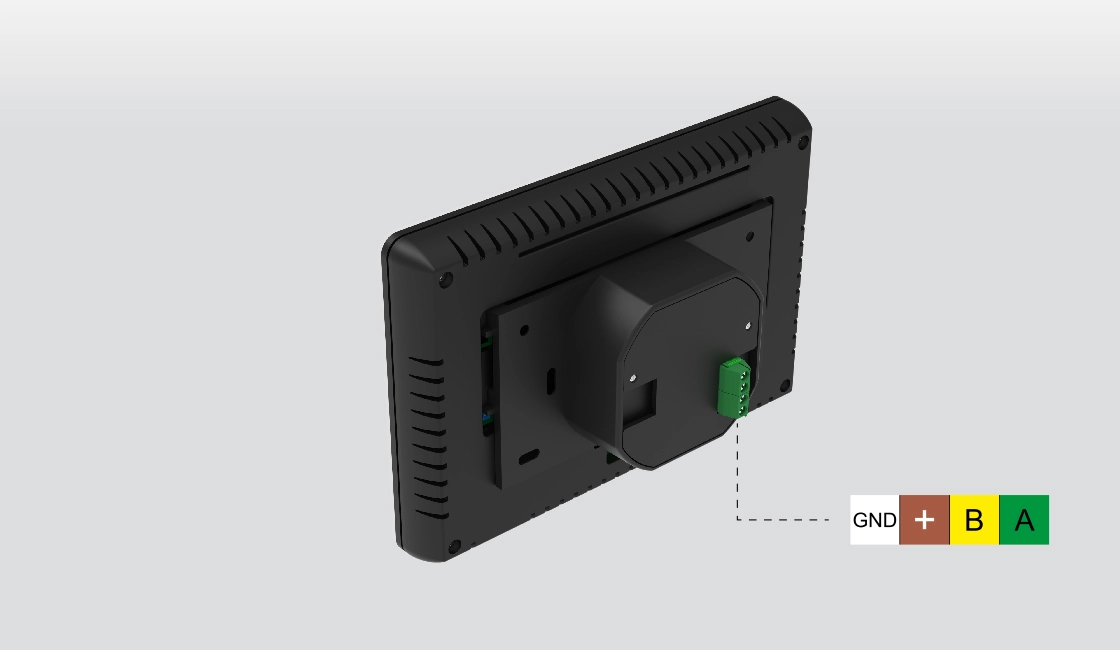

Anschluss und Kommunikation

Das Bedienpanel kommuniziert über eine kabelgebundene RS-Verbindung mit dem Ausführungsmodul und gewährleistet so einen stabilen und schnellen Datenaustausch. Der Anschluss befindet sich auf der Rückseite des Geräts, wodurch das Kabel leicht innerhalb der Wand geführt werden kann. Die Installation erfordert keine zusätzliche Stromversorgung – Kommunikation und Stromversorgung erfolgen über eine gemeinsame Verbindung.

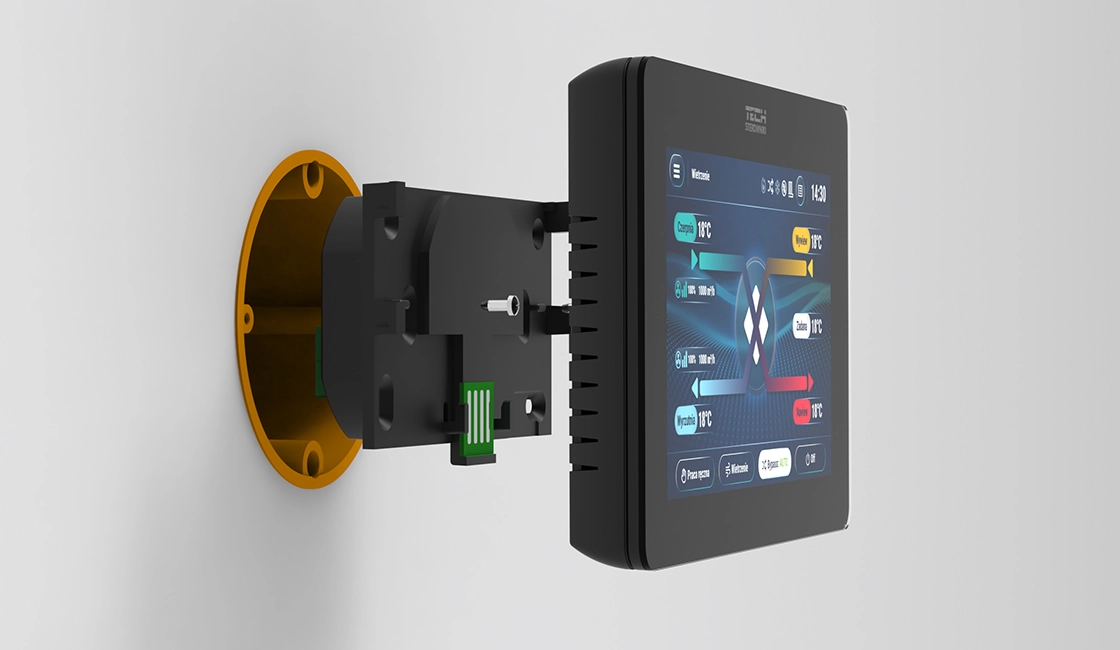

Montage

Das ADVANCE-Einbau-Bedienpanel wird so installiert, dass der Installationskörper in der Unterputzdose sitzt, während die Front des Geräts außen bleibt und eine moderne, elegante Bedienoberfläche bildet. Diese Lösung ermöglicht eine schnelle und saubere Montage, und das Panel präsentiert sich an der Wand ästhetisch, ohne sichtbare Kabel oder zusätzliche Elemente.

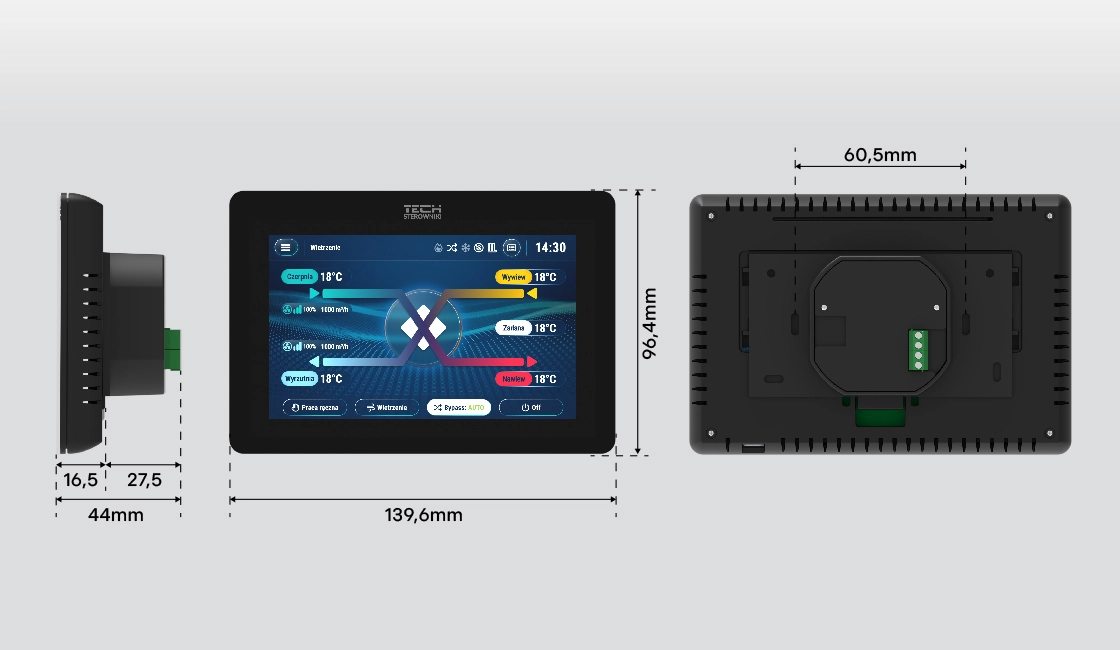

Abmessungen des Geräts

Das Unterputz-Bedienpanel wurde kompakt gestaltet, um eine einfache Montage und eine ästhetische Integration in jeden Raum zu ermöglichen.

Details der Abmessungen:

• Abmessungen: 139,6×96,4×16,6mm
• Installationsbereich: 135,86×90,66mm
• Displaygröße: 108×65mm
• Montageart: Unterputz

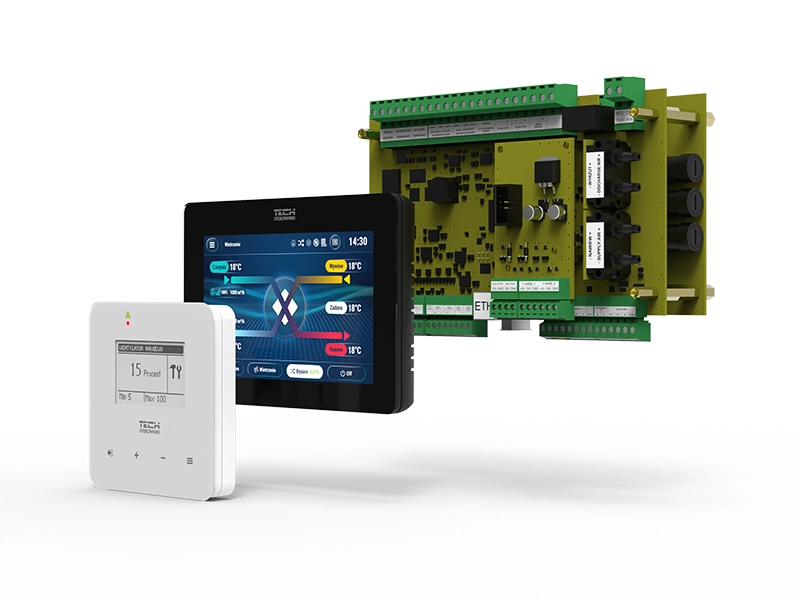

Optionale Ausführungsmodule

Das Bedienpanel ist in Kombination mit einem von zwei Ausführungsmodulen erhältlich, die auf unterschiedliche Anforderungen der Installation zugeschnitten sind. Zur Auswahl stehen zwei Varianten:

Simple – Grundversion, ideal für standardowe Instalacje, mit podstawową liczbą wejść i funkcji.

Extra – rozszerzona wersja z większą liczbą obsługiwanych czujników, dodatkowymi wejściami/wyjściami oraz szerokim zakresem funkcjonalności.

Jeder Satz kann wahlweise mit dem Basic- oder Advance-Panel kombiniert werden – je nach Funktionsbedarf und preferencj systemu.

Das Set enthält außerdem die notwendige Verkabelung sowie die erforderlichen Sensoren, wodurch eine schnelle und komfortable Inbetriebnahme des Systems möglich ist.
