EU-340 ADVANCE N

ADVANCE 5'' Wandpanel für die Steuerung der Lüftungsanlage

Das System ist für die umfassende Steuerung der Lüftung in Wohn- und Gewerbegebäuden konzipiert. Dank des fortschrittlichen Reglers ist eine präzise Steuerung von Zu- und Abluft, Temperaturkontrolle, Zeitplanverwaltung und Filterstatusüberwachung möglich. Das Set bietet eine vollständige Integration in die Lüftungsanlage, erhöht die Energieeffizienz des Gebäudes und steigert den Benutzerkomfort.

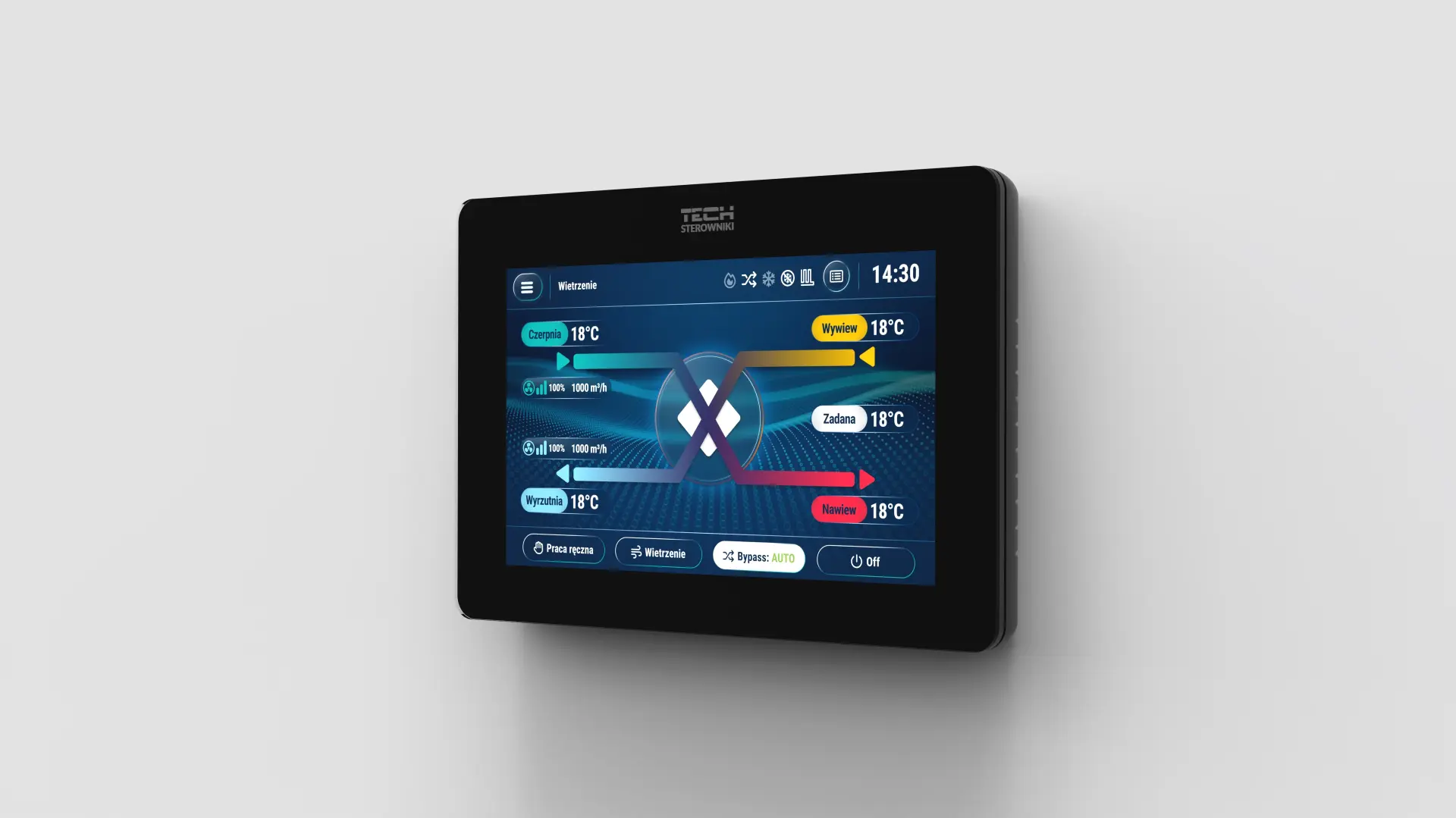

Steuerpanel – Aufputzversion

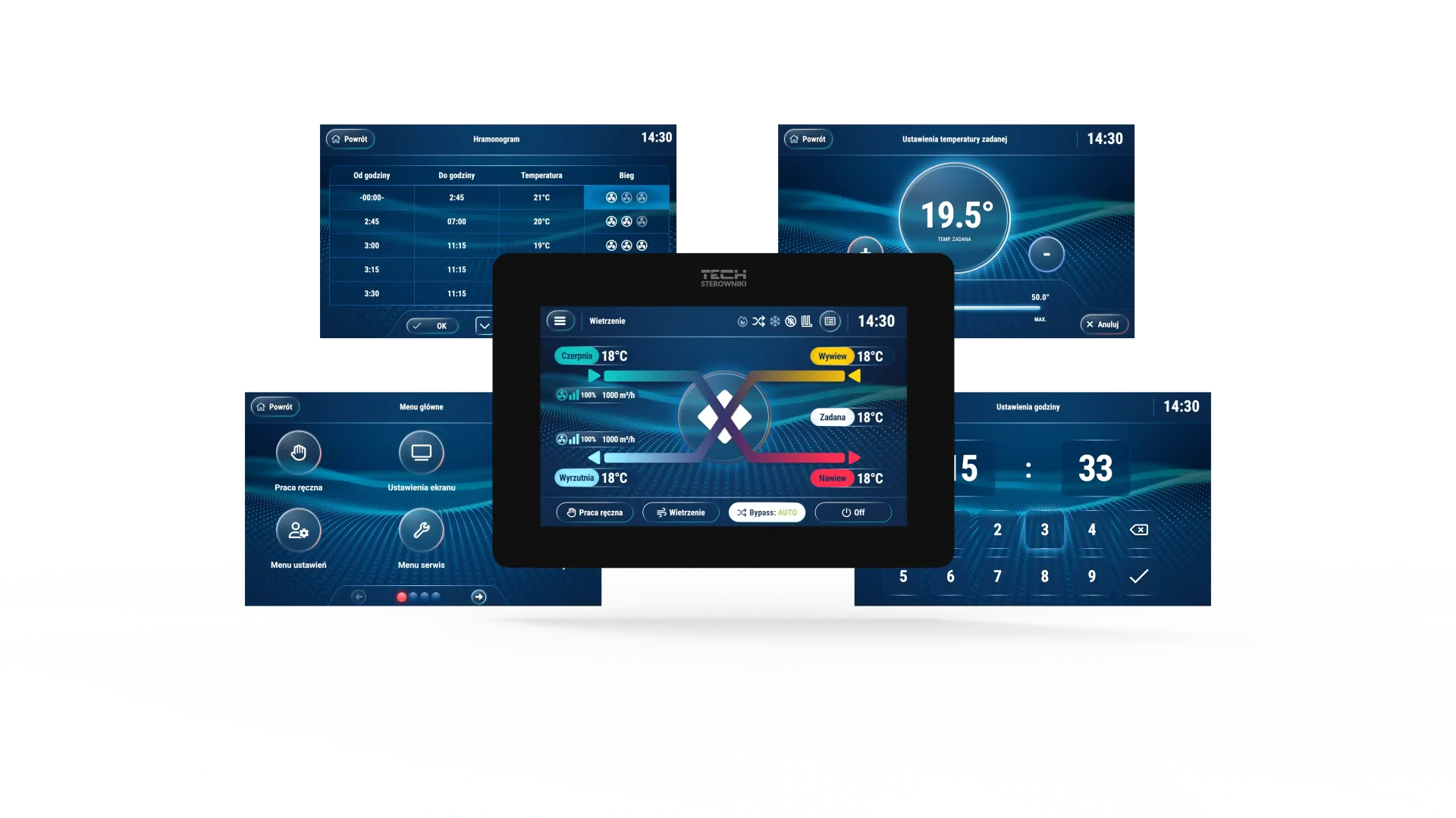

Das moderne Panel mit Touchscreen bietet ein intuitives Menü, das auf die Bedürfnisse von Benutzern und Installateuren zugeschnitten ist. Dank der übersichtlichen Benutzeroberfläche ist eine kontinuierliche Überwachung der Betriebsparameter des Geräts sowie eine schnelle Änderung der Einstellungen möglich.

Die Aufputzversion des Steuerpanels wurde für eine schnelle und einfache Montage entwickelt, ohne dass Eingriffe in die Wandstruktur erforderlich sind. Ausgestattet mit einem modernen 5'' TFT-Touchdisplay ermöglicht es die intuitive Steuerung des gesamten Heizsystems.

Funktionen:

• Anzeige und Bearbeitung von aktuellem Datum und Uhrzeit
• Anzeige und Bearbeitung des Betriebsmodus
• Anzeige und Bearbeitung der Solltemperatur
• Änderung der Betriebsparameter der Einheit
• Bildschirmschoner
• Visuelle grafische Benutzeroberfläche
• Bildschirmmenü individuell anpassbar
• Möglichkeit zur Individualisierung der Grafiken
• Möglichkeit zur Softwareaktualisierung
• Möglichkeit zur zusätzlichen Installation eines integrierten Funk- und/oder WiFi-Moduls

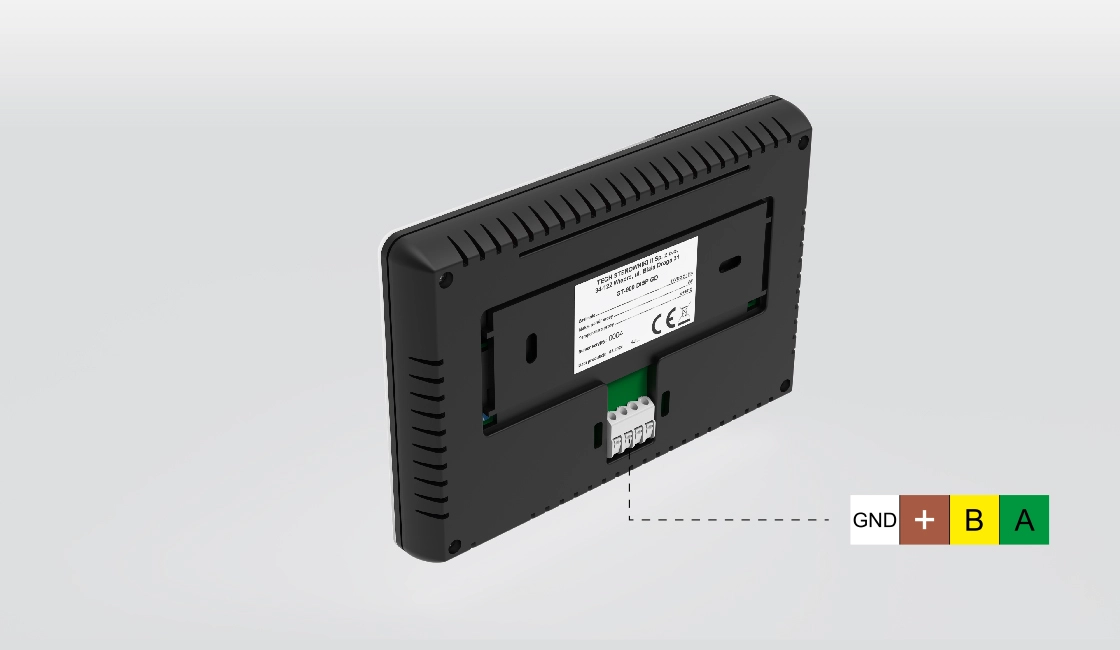

Anschluss und Kommunikation

Das Panel kommuniziert mit dem Ausführungsmodul über eine kabelgebundene RS-Verbindung und gewährleistet so einen stabilen und schnellen Datenaustausch. Der Anschluss befindet sich auf der Rückseite des Geräts, was das einfache Verlegen des Kabels innerhalb der Wand ermöglicht. Die Installation erfordert keine zusätzliche Stromversorgung – Kommunikation und Stromversorgung erfolgen über eine gemeinsame Verbindung.

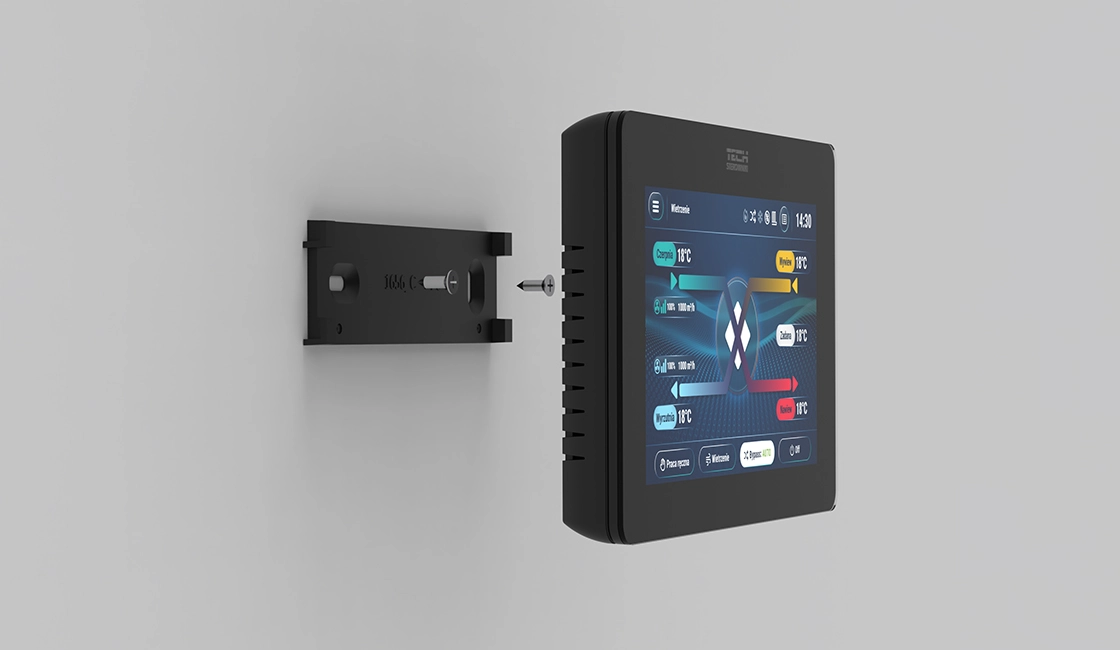

Montage

Das Aufputz-Bedienpanel ist für eine schnelle Montage vorgesehen, ohne dass Eingriffe in die Wandstruktur erforderlich sind. Das Gerät wird direkt auf der Wandoberfläche mittels einer speziellen Halterung oder eines Trägers installiert. Diese Art der Montage gewährleistet einen einfachen Servicezugang zum Panel und erfordert keine speziellen Werkzeuge oder das Vorbereiten einer Öffnung in der Wandstruktur.

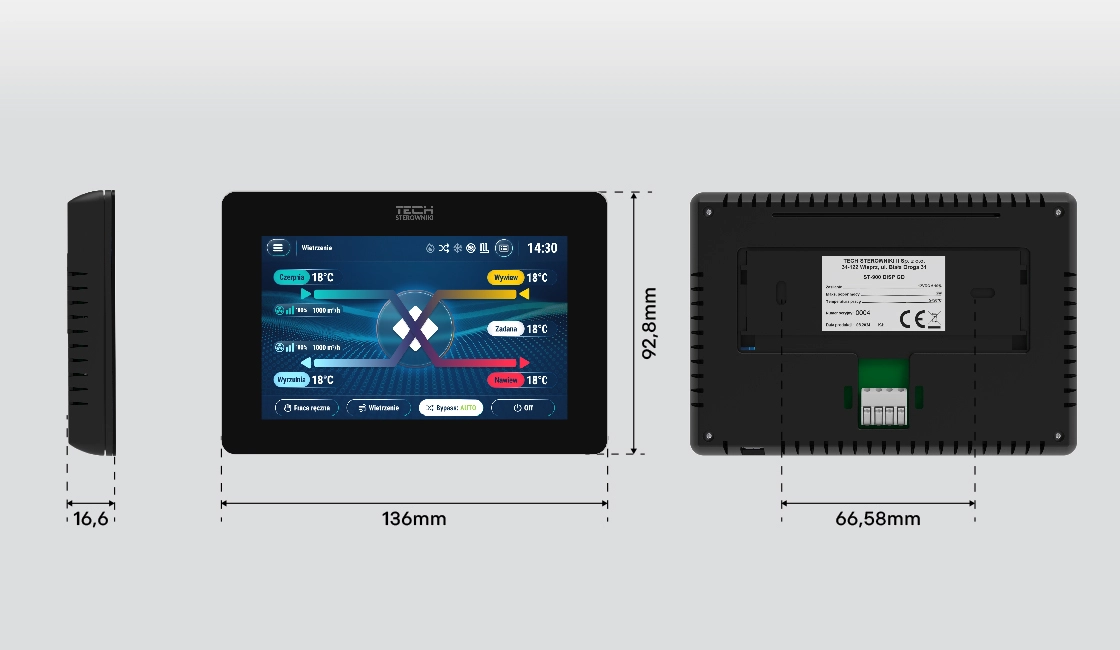

Abmessungen des Geräts

Das Bedienpanel wurde kompakt und benutzerfreundlich gestaltet. Dank durchdachter Proportionen passt es sowohl in neue als auch in modernisierte Innenräume.

Abmessungsdetails:

Abmessungen: 136x92,8x16,6mm
Schraubabstand: 66,58mm
Displaygröße: 108x65mm
Montagetyp: Aufputz

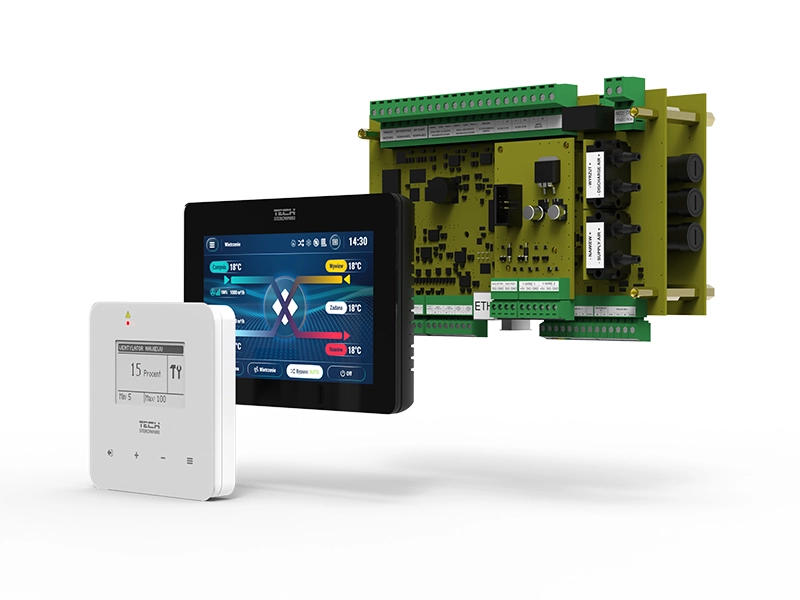

Optionale Ausführungsmodule

Das Bedienpanel ist in Kombination mit einem von zwei Ausführungsmodulen erhältlich, die auf unterschiedliche Anforderungen der Installation zugeschnitten sind. Zur Auswahl stehen zwei Varianten:

Simple – Grundversion, ideal für standardowe Instalacje, mit podstawową liczbą wejść i funkcji.

Extra – rozszerzona wersja z większą liczbą obsługiwanych czujników, dodatkowymi wejściami/wyjściami oraz szerokim zakresem funkcjonalności.

Jeder Satz kann wahlweise mit dem Basic- oder Advance-Panel kombiniert werden – je nach Funktionsbedarf und preferencj systemu.

Das Set enthält außerdem die notwendige Verkabelung sowie die erforderlichen Sensoren, wodurch eine schnelle und komfortable Inbetriebnahme des Systems möglich ist.
