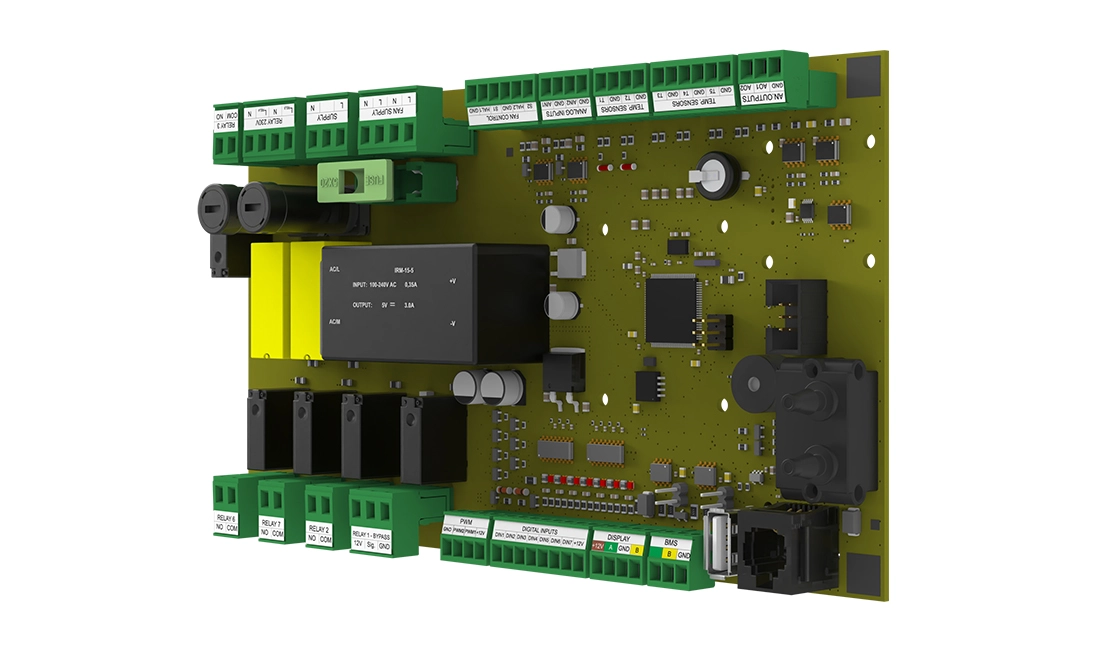

EU-340 SIMPLE

Ausführungsmodul des Lüftungssteuergeräts – Version SIMPLE

Die Steuerungsmodule für Lüftungsanlagen mit Wärmerückgewinnung ermöglichen eine vollständige Kontrolle über die mechanische Wohnraumlüftung – sowohl lokal als auch aus der Ferne über eine dedizierte mobile App. Sie erlauben eine einfache Anpassung des Luftaustauschs, indem die Intensität des Systems an die tatsächlichen Bedürfnisse der Bewohner und die aktuellen Bedingungen angepasst wird.

Der Controller sorgt für optimale Raumluftbedingungen und minimiert gleichzeitig Energieverluste, was spürbare Einsparungen ermöglicht. Das System ist auf Benutzerfreundlichkeit sowie die Integration mit modernen HVAC-Lösungen ausgelegt.

Modulvarianten – SIMPLE

Die Steuerungsmodule sind in zwei Ausführungen erhältlich: SIMPLE und EXTRA. Sie unterscheiden sich im Umfang der eingesetzten elektronischen Komponenten, sodass sich die passende Variante optimal an die Anforderungen der jeweiligen Installation anpassen lässt. Jede Version bietet eine solide Grundlage für die effektive Steuerung des Lüftungssystems mit Wärmerückgewinnung – von einfachen Anwendungen bis hin zu erweiterten Konfigurationen.

Die Details finden Sie in der technischen Spezifikationstabelle am unteren Seitenrand.

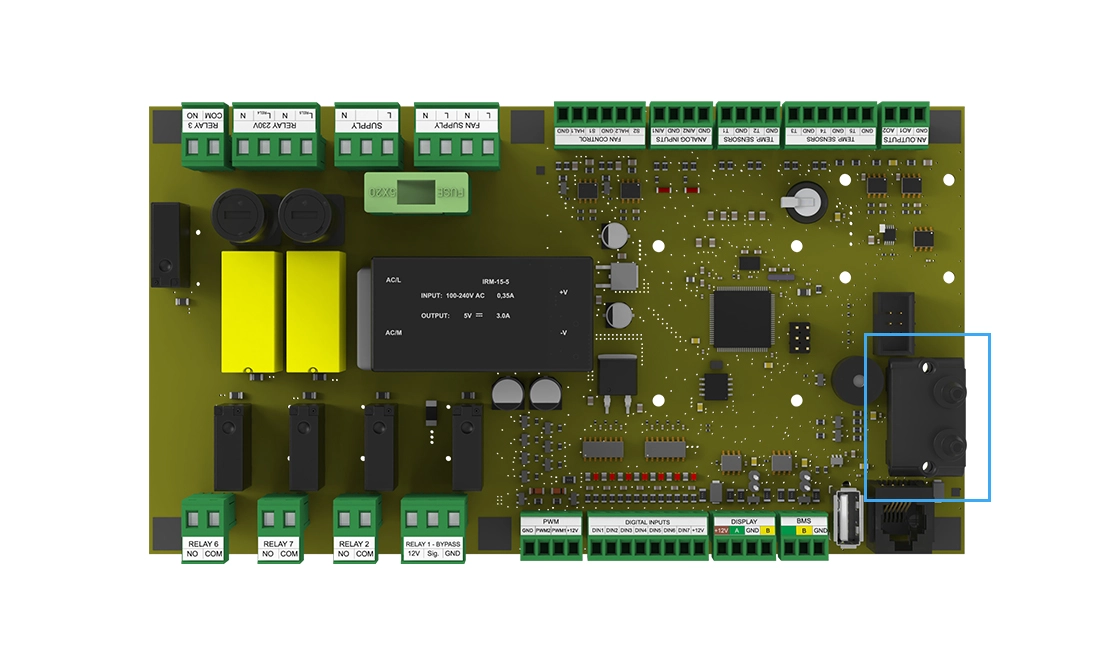

Stabilisierung des Luftstroms

Das Ausführungsmodul ist mit hochpräzisen Durchflusssensoren des Unternehmens Sensirion ausgestattet, die eine kontinuierliche Messung der Zu- und Abluftmenge aus den Räumen ermöglichen. Durch ihren Einsatz kann das System beide Luftströme automatisch ausgleichen und damit eine stabile und optimierte Lüftung sicherstellen. Diese Art der Kontrolle führt zu höherem Benutzerkomfort sowie zu einer verbesserten Energieeffizienz der gesamten Anlage.

*Der Durchflusssensor ist optional wählbar.

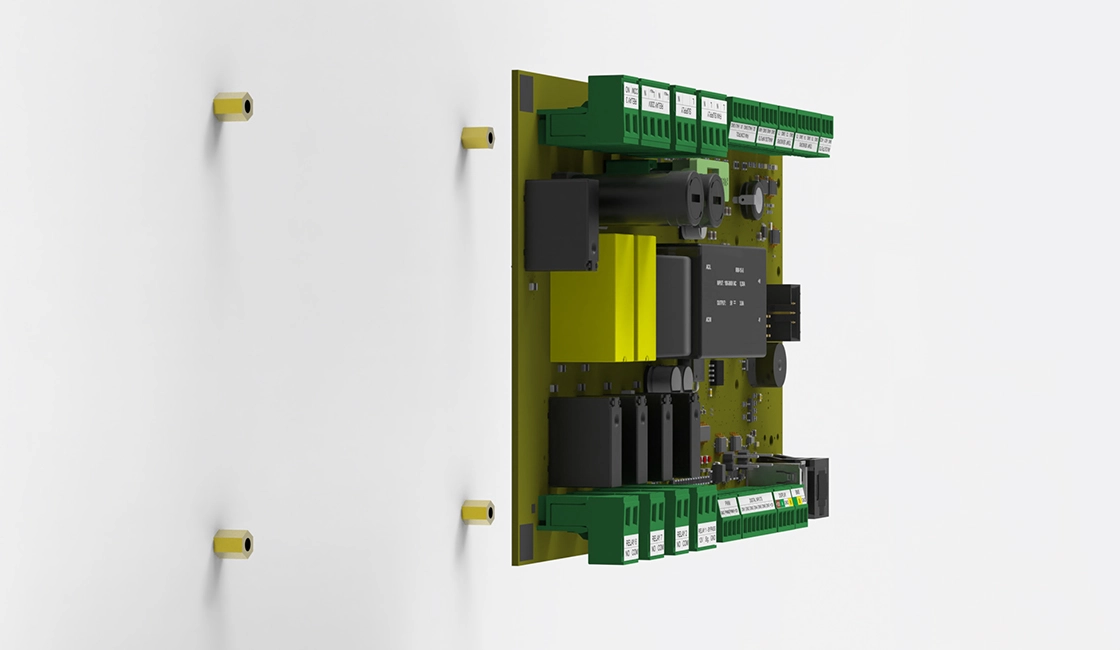

Montage

Die Platine des Moduls wird direkt am Gehäuse des Geräts mittels Abstandshaltern befestigt. Diese Lösung gewährleistet Stabilität und Sicherheit der Konstruktion und ermöglicht gleichzeitig eine ausreichende Luftzirkulation um die elektronischen Bauteile. Dadurch ist die Montage schnell, bequem und erfordert keine zusätzlichen Gehäuse.

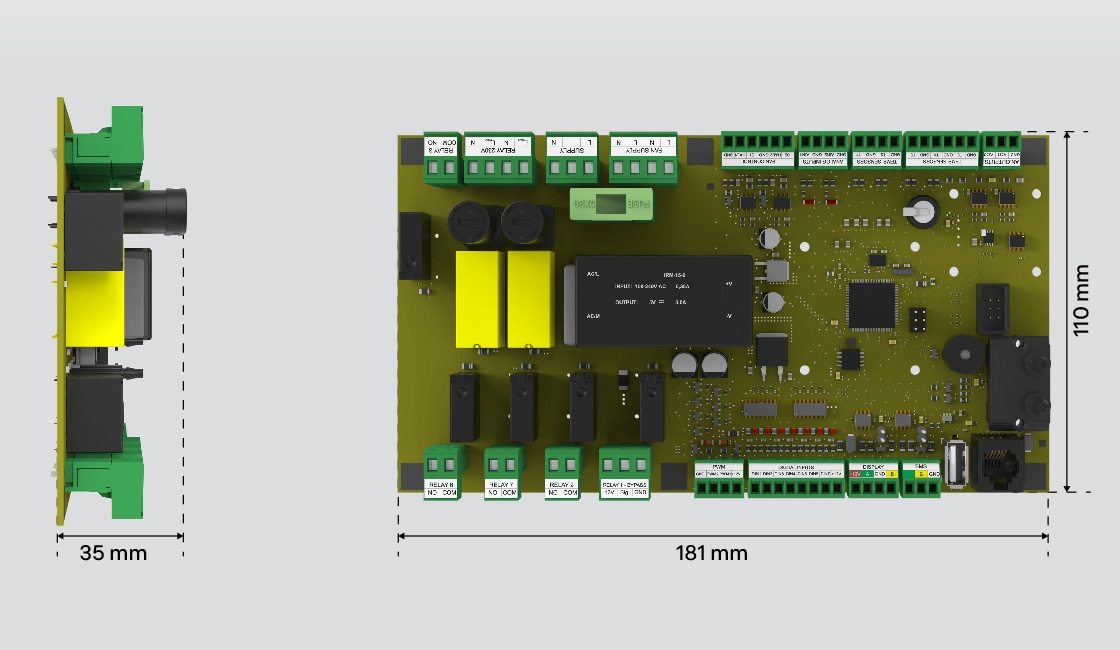

Abmessungen

Das Modul zeichnet sich durch eine kompakte Bauweise aus, die eine einfache Integration in technische Räume ermöglicht.

• Abmessungen der Platine: 170,5x95,5mm

• Abstand der Montagebohrungen: 156x35mm

• Abmessungen nach Zusammenbau: 181x110x35mm

Dank standardisierter Platinenmaße und Befestigungsbohrungen kann das Modul problemlos in einem Systemgehäuse oder in einem dafür vorgesehenen Montagebereich installiert werden.

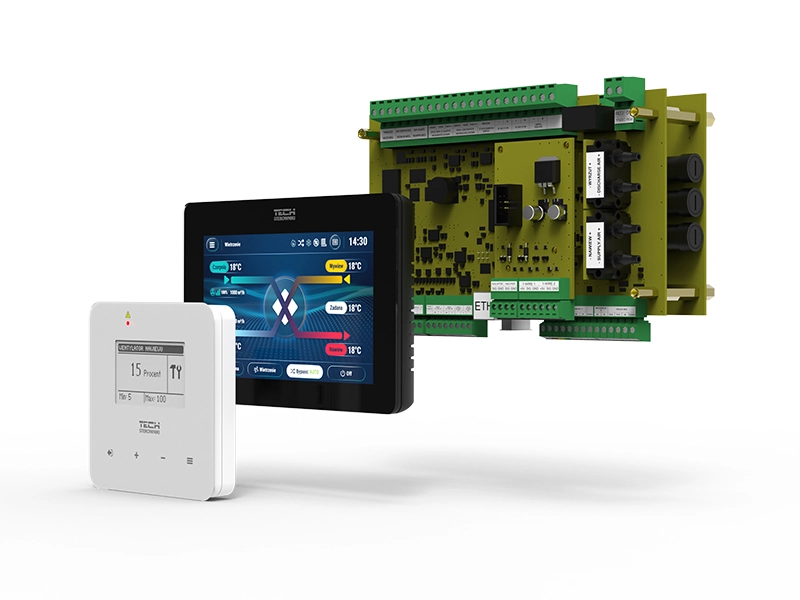

Optionale Ausführungsmodule

Das Bedienpanel ist in Kombination mit einem von zwei Ausführungsmodulen erhältlich, die auf unterschiedliche Anforderungen der Installation zugeschnitten sind. Zur Auswahl stehen zwei Varianten:

Simple – Grundversion, ideal für standardowe Instalacje, mit podstawową liczbą wejść i funkcji.

Extra – rozszerzona wersja z większą liczbą obsługiwanych czujników, dodatkowymi wejściami/wyjściami oraz szerokim zakresem funkcjonalności.

Jeder Satz kann wahlweise mit dem Basic- oder Advance-Panel kombiniert werden – je nach Funktionsbedarf und preferencj systemu.

Das Set enthält außerdem die notwendige Verkabelung sowie die erforderlichen Sensoren, wodurch eine schnelle und komfortable Inbetriebnahme des Systems möglich ist.
