EU-521 Panel D

Aufputz-Bedienpanel 5’’ für die Wärmepumpe

Das ST-521 Bedienpanel ist ein 5-Zoll-Touchpanel, das für eine bequeme Steuerung der Wärmepumpe entwickelt wurde. Das elegante, aufputzmontierte Design fügt sich harmonisch in moderne Wohnräume ein.

Als intuitives Steuerzentrum für das Wärmepumpensystem verbindet es Funktionalität mit ansprechendem Design. Es ermöglicht die komfortable Steuerung aller wichtigen Pumpenparameter und präsentiert die Daten klar und übersichtlich. Das TFT-Display, der empfindliche Touchscreen und das logische Menü machen die tägliche Bedienung schnell, einfach und benutzerfreundlich.

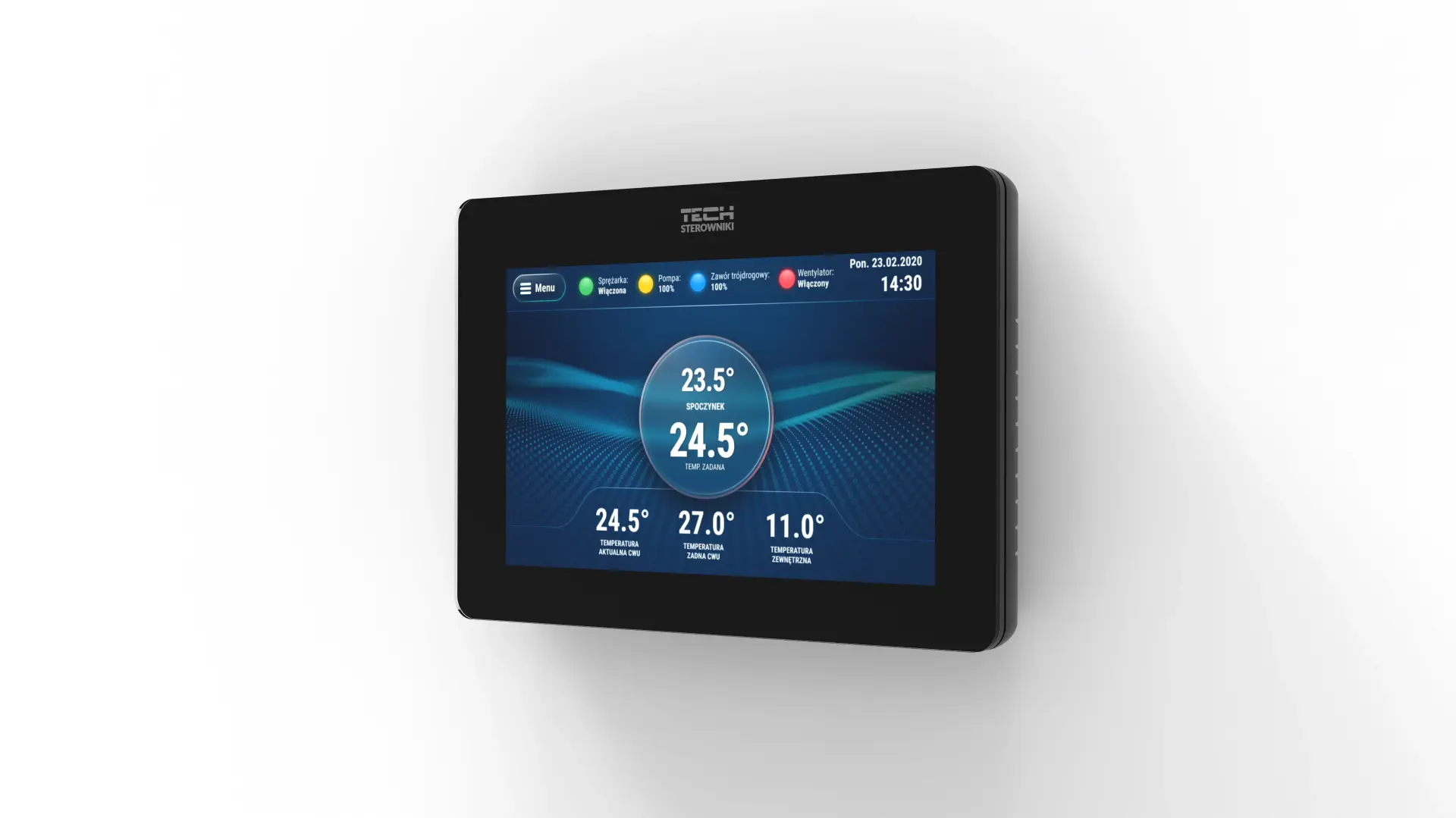

Aufputz-Bedienpanel

Die Aufputz-Version des Bedienpanels wurde für eine einfache und schnelle Montage konzipiert. Ausgestattet mit einem modernen 5-Zoll-TFT-Touchdisplay ermöglicht es die intuitive Steuerung des gesamten Heizsystems.

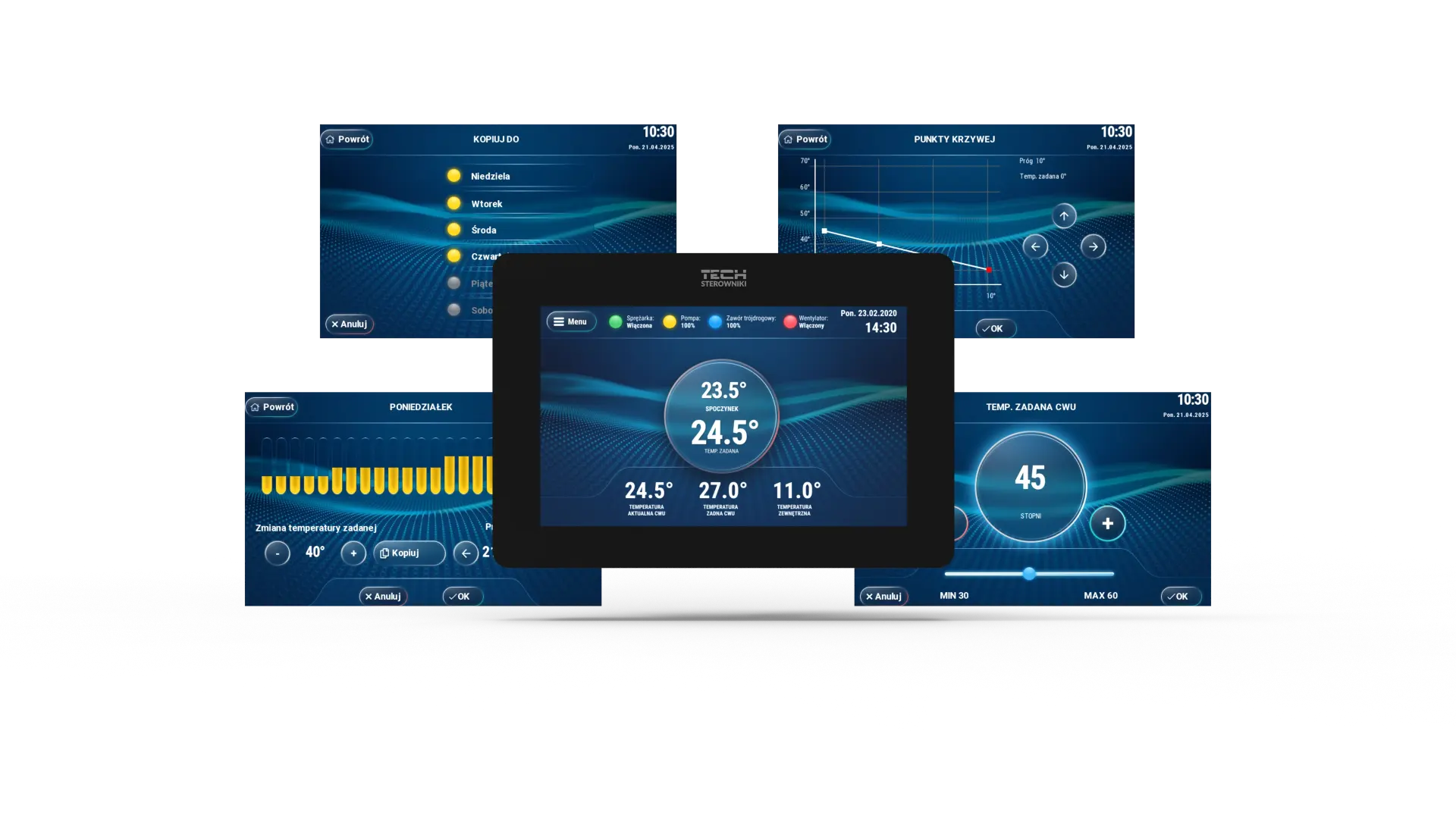

Die Benutzeroberfläche ist klar strukturiert und funktional gestaltet. Der Startbildschirm im Standby-Modus zeigt die aktuellen und eingestellten Temperaturen für Kessel und Warmwasserbereitung (WW) an, sodass die wichtigsten Parameter schnell erfasst werden können. Zusätzlich stehen Ansichten für die verschiedenen Systembereiche zur Verfügung – wie z. B. Heizungsübersicht, Rücklaufschutzventil, Kesselsteuerung sowie Einstellungsbildschirm, auf dem die Betriebsparameter individuell angepasst werden können. Dank des modernen und ansprechenden Gehäusedesigns eignet sich die Aufputz-Version sowohl für technische Räume als auch für Wohnbereiche.

Anschluss und Kommunikation

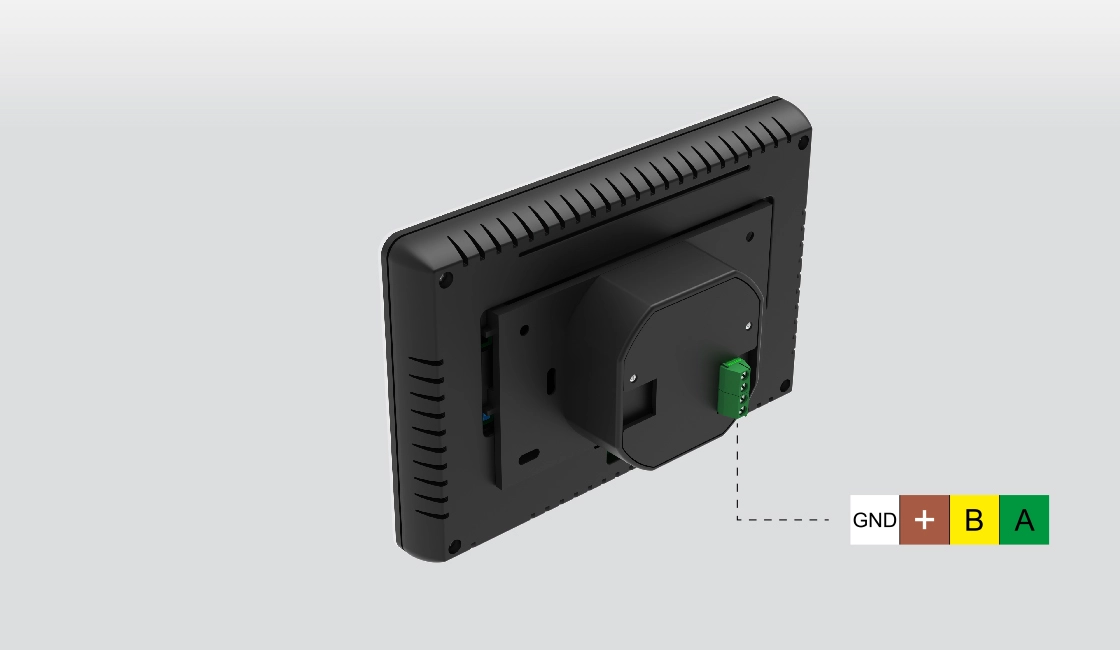

Das Bedienpanel kommuniziert über eine kabelgebundene RS-Verbindung mit dem Ausführungsmodul, wodurch ein stabiler und schneller Datenaustausch gewährleistet wird. Die Schnittstelle befindet sich auf der Rückseite des Geräts, was eine einfache Führung des Kabels innerhalb der Wand ermöglicht. Für die Installation ist keine zusätzliche Stromversorgung erforderlich - Kommunikation und Versorgung erfolgen über eine gemeinsame Verbindung.

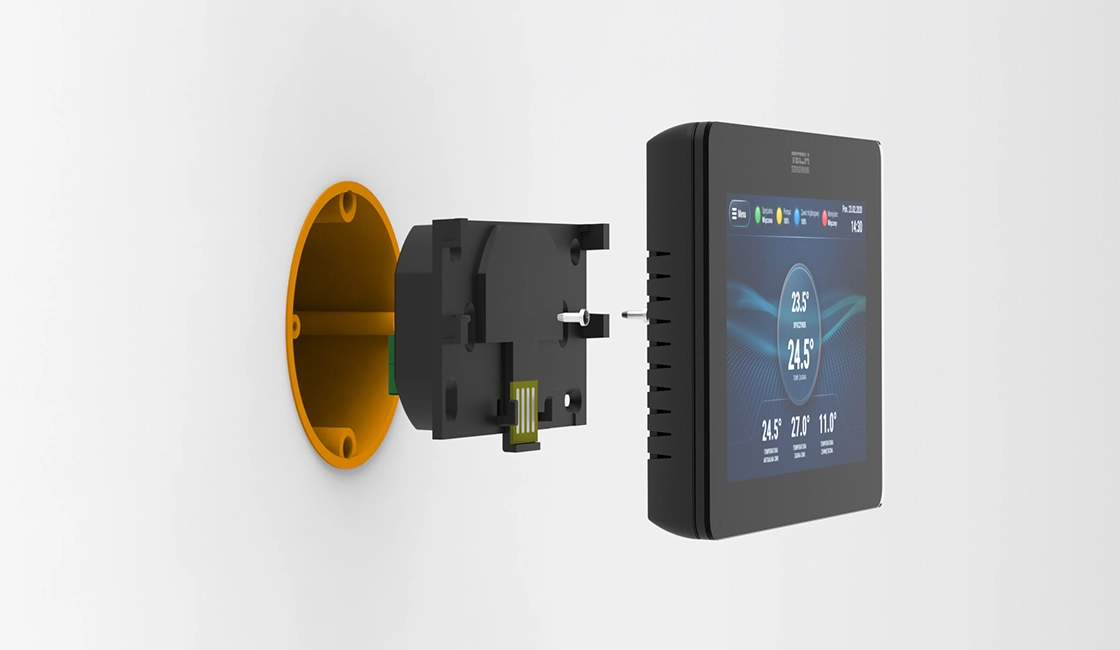

Montage

Das Einbau-Bedienpanel ist für eine schnelle Installation ausgelegt. Das Gerät wird direkt in einer Unterputzdose mithilfe einer speziellen Halterung oder eines Trägers montiert. Diese Montageart sorgt dafür, dass das Panel leicht wartbar ist und keine speziellen Werkzeuge für die Installation erforderlich sind.

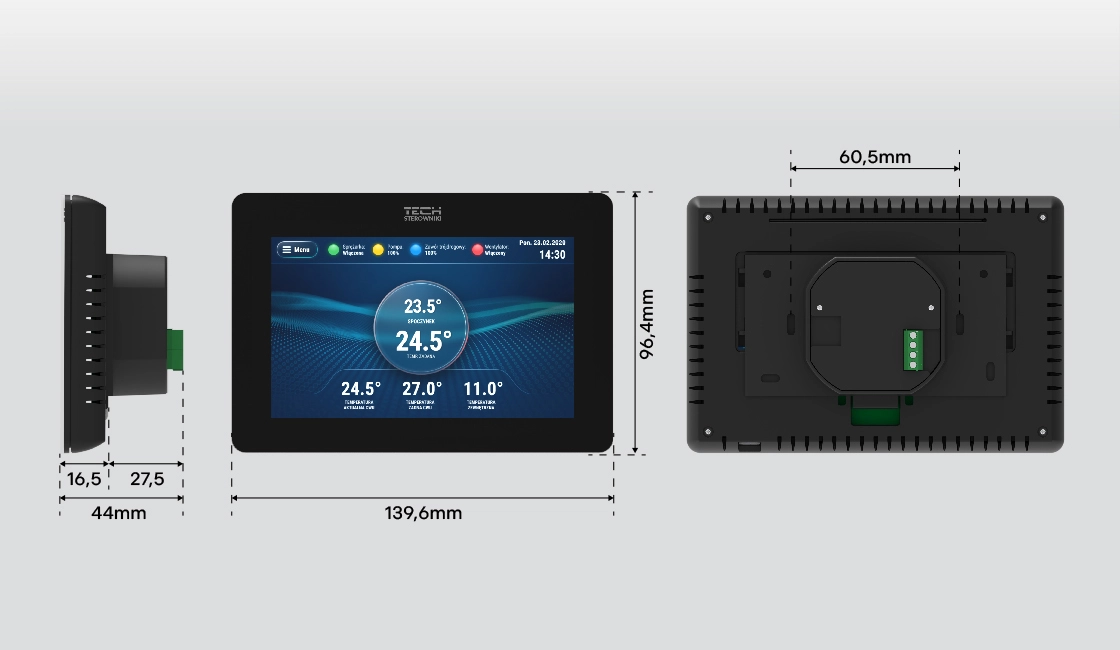

Abmessungen des Geräts

Das Unterputz-Bedienpanel wurde kompakt gestaltet, um eine einfache Montage und eine ästhetische Integration in jeden Raum zu ermöglichen.

Detaillierte Abmessungen:

Abmessungen: 139,6×96,4×16,6mm
Montagebereich: 135,86×90,66mm
Displaygröße: 108×65mm
Montagetyp: Unterputz

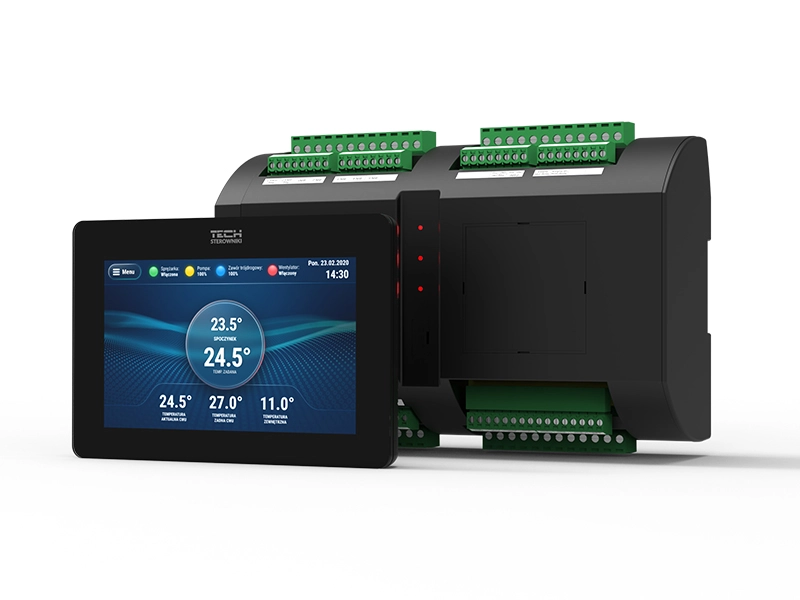

Im Lieferumfang enthaltene Optionen

Das Ausführungsmodul wird zusammen mit dem Bedienpanel geliefert, das eine intuitive Steuerung des Systems ermöglicht. Je nach Montagepräferenz kann der Benutzer zwischen zwei Varianten wählen:

• Aufputzpanel – ideal für eine schnelle Montage ohne Eingriff in die Wandstruktur

• Unterputzpanel – diskrete und elegante Lösung, montiert in einer Installationsdose
