EU-521 Panel N

Aufputz-Bedienpanel 5’’ für die Wärmepumpe

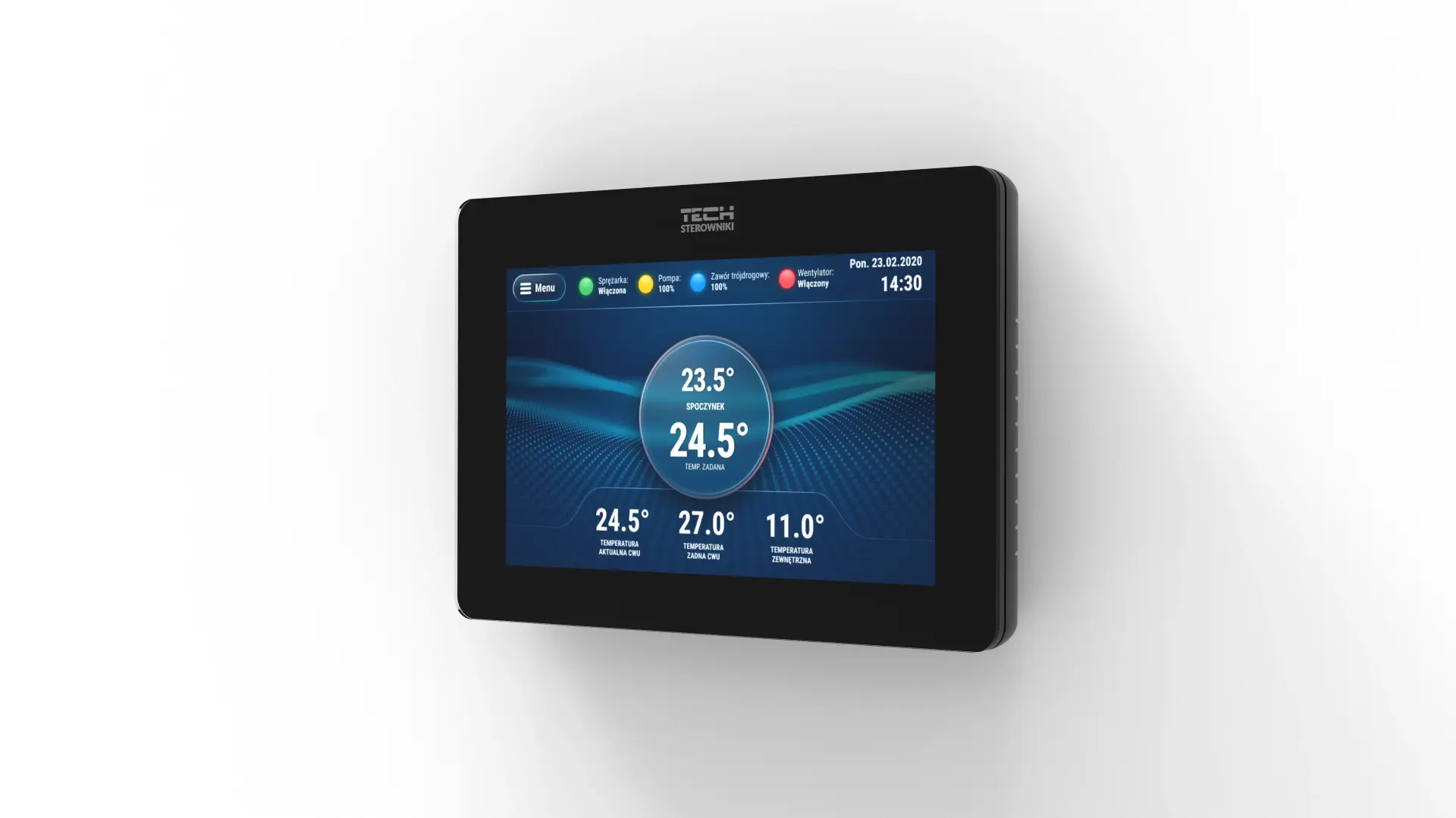

Das Steuerpanel ST-521 ist ein 5-Zoll-Touchpanel, das für eine komfortable Bedienung der Wärmepumpe entwickelt wurde. Sein elegantes Aufputz-Design fügt sich harmonisch in moderne Wohnräume ein.

Es dient als intuitives Zentrum zur Steuerung des Wärmepumpensystems, das Funktionalität mit einer hochwertigen, ästhetischen Ausführung verbindet. Alle wichtigen Betriebsparameter der Wärmepumpe lassen sich bequem einstellen, während die Daten klar und übersichtlich dargestellt werden.

Dank des TFT-Displays, des empfindlichen Touchscreens und eines logisch aufgebauten Menüs gestaltet sich die tägliche Bedienung schnell, einfach und ausgesprochen benutzerfreundlich.

Aufputz-Bedienpanel – Version

Die Aufputzversion des Bedienpanels wurde für eine schnelle und unkomplizierte Montage entwickelt – ganz ohne Eingriffe in die Wandstruktur. Ausgestattet mit einem modernen 5"-TFT-Touchdisplay ermöglicht sie eine intuitive Steuerung des gesamten Heizsystems.

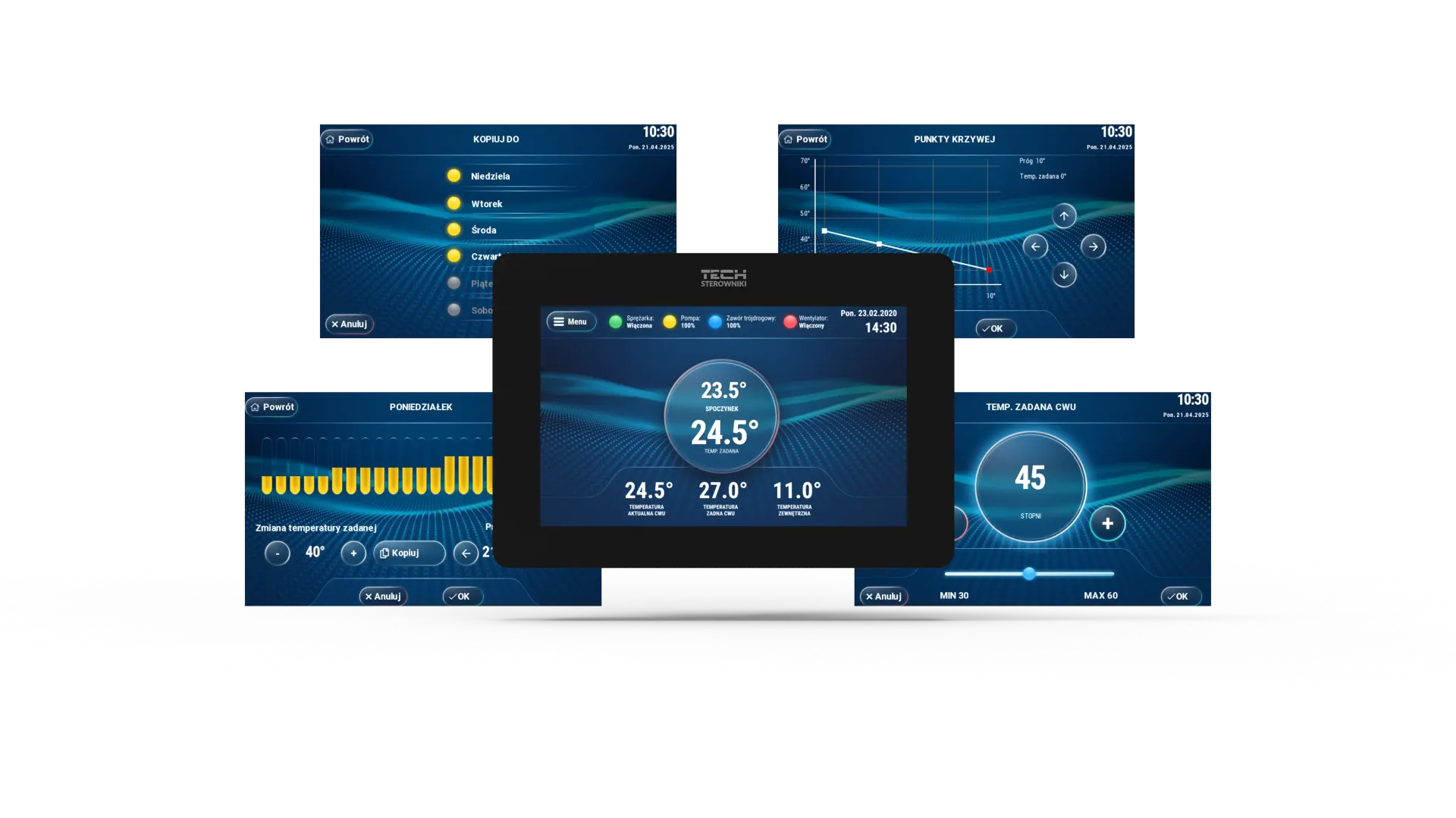

Die Benutzeroberfläche ist klar und funktional gestaltet. Der Hauptbildschirm im Standby-Modus zeigt die aktuellen und eingestellten Temperaturen für den Kessel und das Brauchwasser (WW) an, wodurch die wichtigsten Parameter auf einen Blick ersichtlich sind.
Zusätzlich stehen übersichtliche Ansichten für einzelne Bereiche der Installation zur Verfügung, wie z. B.: Heizkreisregelung, Rücklauf-Schutzventil, Kesselsteuerung, Einstellungsmenü für individuelle Parametrierung.
Dank ihres modernen Designs eignet sich die Aufputzversion ideal für Technikräume sowie Nutzräume und fügt sich harmonisch in unterschiedlichste Umgebungen ein.

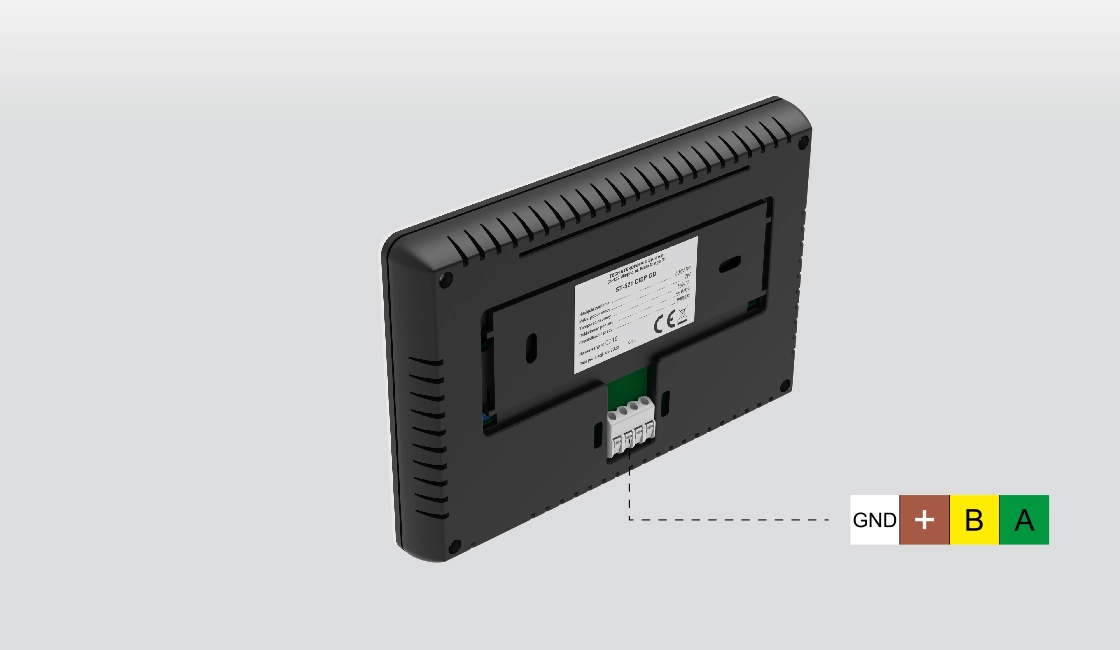

Anschluss und Kommunikation

Das Panel kommuniziert mit dem Ausführungsmodul über eine kabelgebundene RS-Verbindung, die eine stabile und schnelle Datenübertragung gewährleistet. Der Anschluss befindet sich auf der Rückseite des Geräts, wodurch die Leitungsführung unsichtbar innerhalb der Wand realisiert werden kann. Für die Installation ist keine zusätzliche Stromversorgung erforderlich - Kommunikation und Versorgung erfolgen über eine gemeinsame Leitung.

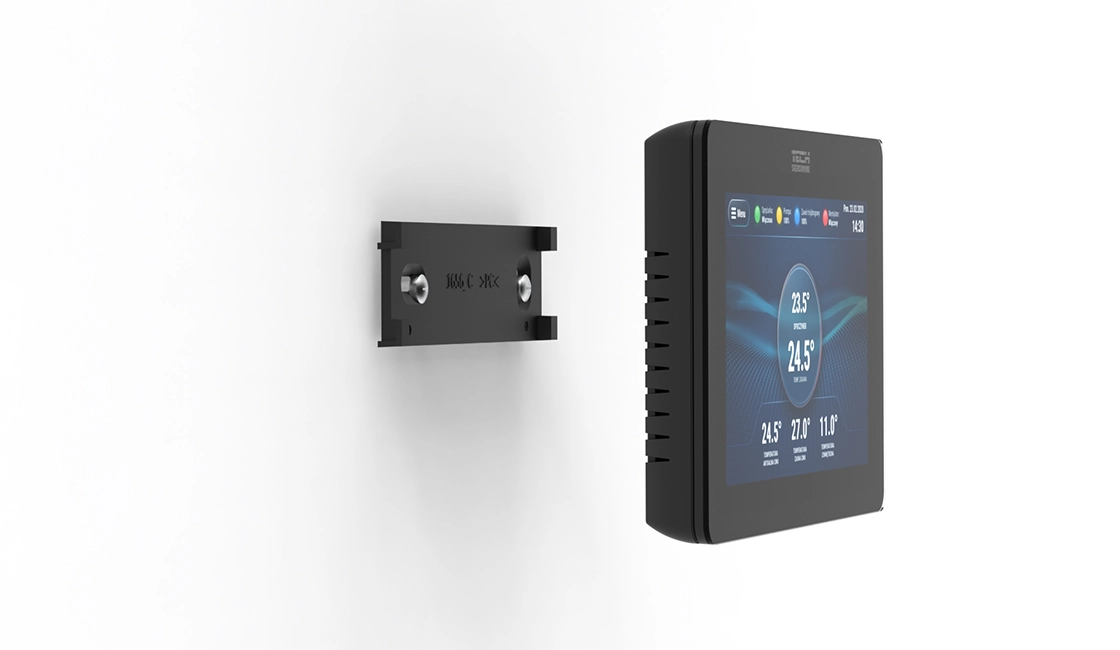

Montage

Das Aufputz-Bedienpanel ist für eine schnelle Installation ohne Eingriff in die Wandstruktur ausgelegt. Das Gerät wird direkt auf der Wandoberfläche mithilfe einer dedizierten Halterung oder eines Montagebügels befestigt. Diese Art der Montage gewährleistet eine einfache Servicezugänglichkeit, und die Installation erfolgt ohne Spezialwerkzeuge und ohne Vorbereitung einer Wandöffnung.

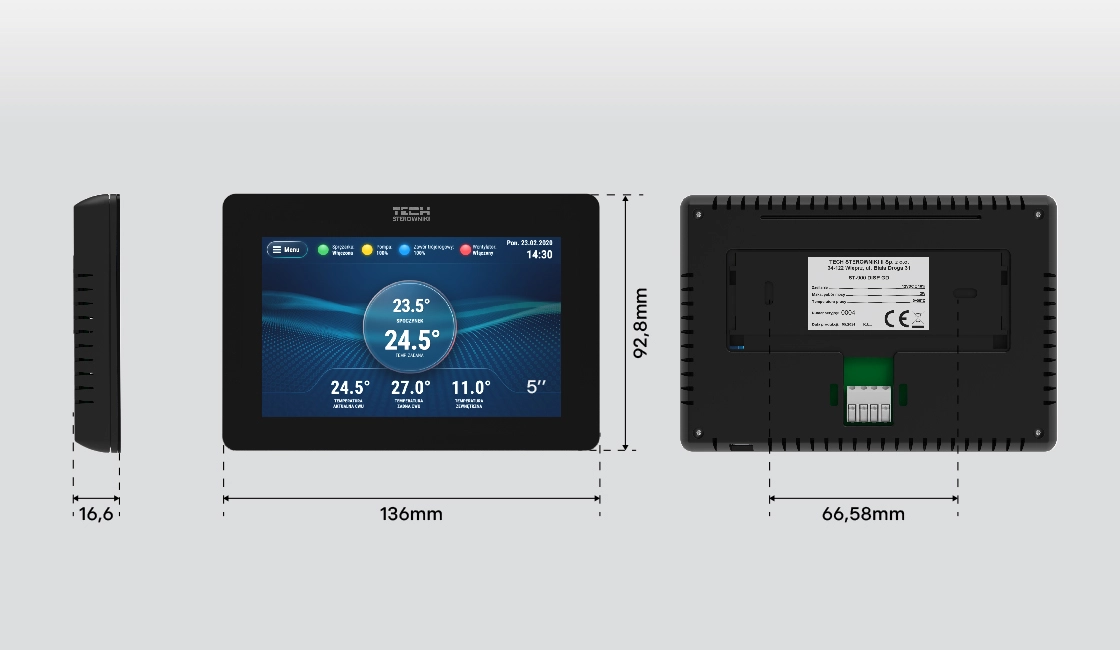

Abmessungen des Geräts

Das Bedienfeld wurde im Hinblick auf Kompaktheit und Benutzerfreundlichkeit entwickelt.
Dank seiner durchdachten Proportionen eignet es sich sowohl für neue als auch für modernisierte Innenräume.

Detailierte Abmessungen:

• Abmessungen: 136×92,8×16,6mm
• Schraubenabstand: 66,58mm
• Montageart: Aufputzmontage

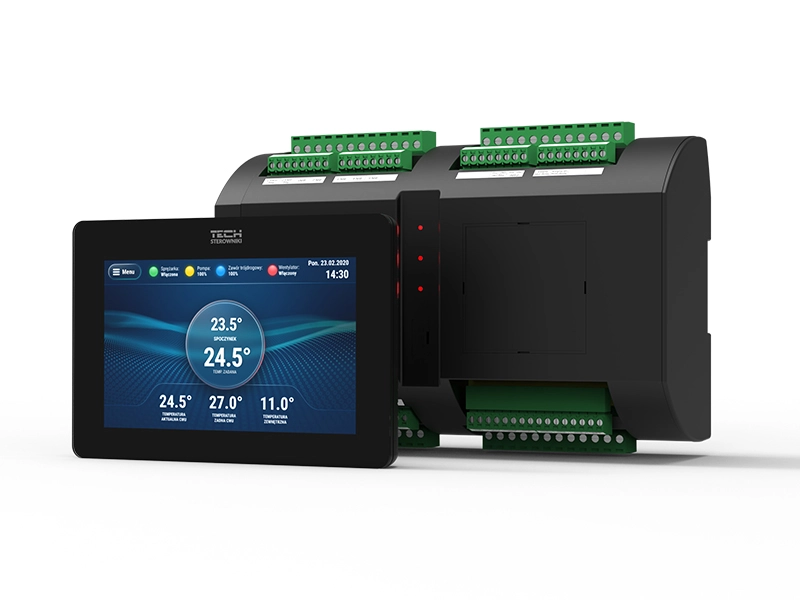

Optionen im Set

Das Ausführungsmodul wird zusammen mit einem Kontrollpanel geliefert, das für die intuitive Steuerung des Systems verantwortlich ist. Je nach Montagepräferenzen kann der Benutzer zwischen zwei Varianten wählen:

• Aufputz-Panel – ideal für eine schnelle Installation ohne Eingriffe in die Wandstruktur
• Unterputz-Panel – eine diskrete und elegante Lösung, die in einer Installationsdose montiert wird
