EU-900

Pelletkessel-Steuerung

Unsere Steuerungen für Pelletöfen sind technologisch hochentwickelte Geräte, die für moderne Heizsysteme konzipiert wurden. Dank der Kompatibilität mit verschiedenen Kesseltypen – sowohl einfachen als auch komplexen – bieten sie Vielseitigkeit und einfache Integration. Die hohe Verarbeitungsqualität garantiert jahrelange Zuverlässigkeit, und die eingesetzten technologischen Lösungen ermöglichen eine präzise Wärmeverwaltung sowie die vollständige Automatisierung des Heizprozesses – lokal oder aus der Ferne.

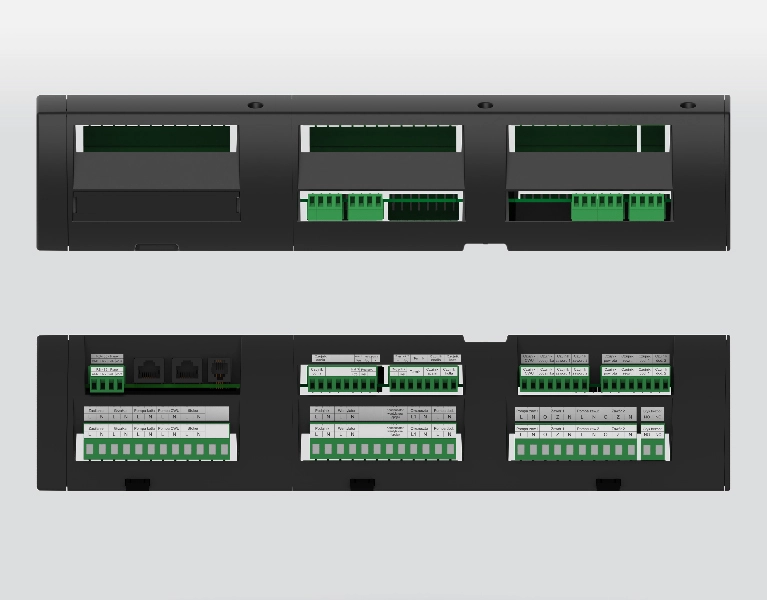

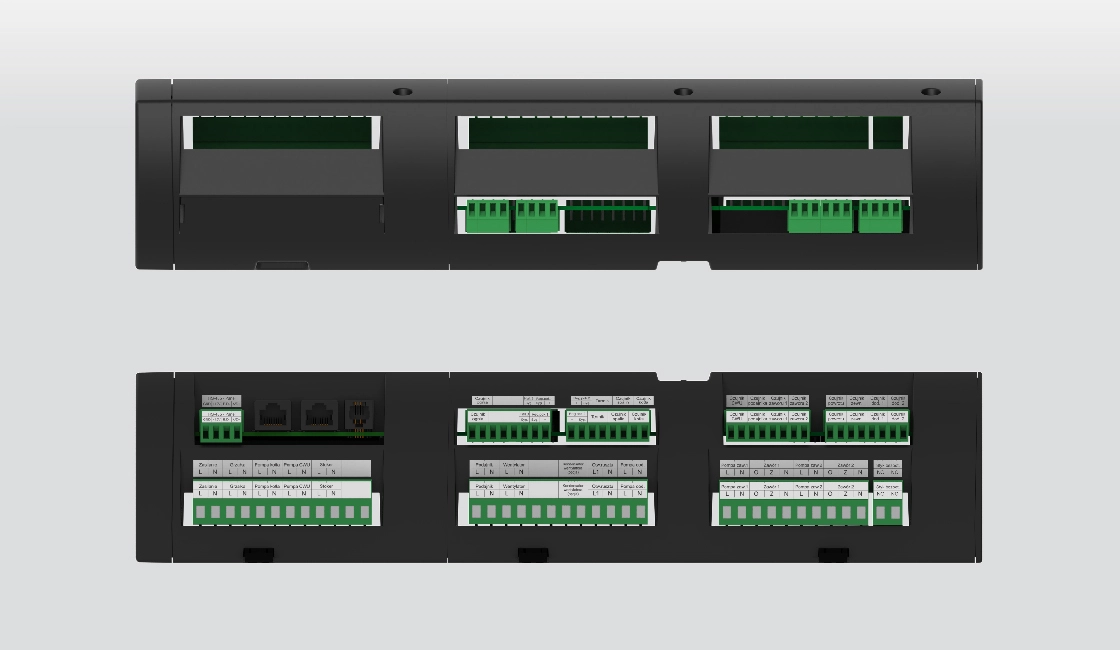

Ausführungsmodul der Pelletkessel-Steuerung

Das Ausführungsmodul bildet das Herz des gesamten Steuerungssystems – es ist verantwortlich für die laufende Kommunikation mit den Geräten der Heizungsanlage und fungiert als zentraler Knotenpunkt für die Verarbeitung der Sensordaten. Es wurde mit Fokus auf Flexibilität und maximale Funktionalität entwickelt und unterstützt ein umfangreiches Signalnetz, wodurch eine präzise Steuerung selbst komplexer Pelletheizsysteme möglich ist.

Ausgestattet mit 15 230V-Ausgängen ermöglicht das Modul die parallele Steuerung mehrerer Geräte – von Förderschnecken über Pumpen bis hin zu Ventilatoren und Ventilen. Zusätzlich steht ein potenzialfreier NO-Kontakt zur Verfügung, um externe Geräte unabhängig zu steuern, z. B. eine Umwälzpumpe oder ein zusätzliches Alarmsystem.

Dem Benutzer steht eine breite Palette an Sensoren zur Verfügung – 11 Eingänge für Temperaturmessungen, einschließlich CO-, Warmwasser-, Abgas-, Rücklauf-, Außentemperatur-, Ventil- und Puffersensoren sowie ein Flammensensor. Ein integrierter Thermoschutz / STB sorgt für ein zusätzliches Sicherheitsniveau der Kesseltemperatur.

Die fortschrittliche Steuerung von Bewegung und Durchfluss wird durch Hall-Sensoren am Ventilator und Rost gewährleistet. Mit zwei Eingängen für Raumthermostate lässt sich die Temperatur in zwei unabhängigen Heizungszonen individuell anpassen.

Das Modul kann über RS-Kommunikation mit zahlreichen optionalen Geräten arbeiten, darunter Lambda-Sonde, Abluftventilatormodul oder Ventilmodule. Optional sind Erweiterungen in Form eines kabelgebundenen oder kabellosen Ethernet-Moduls (Wi-Fi RS / ST-505) verfügbar, die Fernüberwachung und -steuerung ermöglichen.

Die Flexibilität des Systems wird durch zwei unabhängige RS-Ports gewährleistet, die mit einem Verteiler erweitert werden können, um eine noch größere Anzahl digital kommunizierender Geräte zu unterstützen. Optional kann ein Ventilatorkondensator installiert werden, um zusätzliche Stabilität im Betrieb zu gewährleisten.

Dieses kompakte und zugleich leistungsstarke Ausführungsmodul garantiert eine effiziente, sichere und vollständig konfigurierbare Steuerung des Heizsystems – unabhängig vom Grad seiner Komplexität.

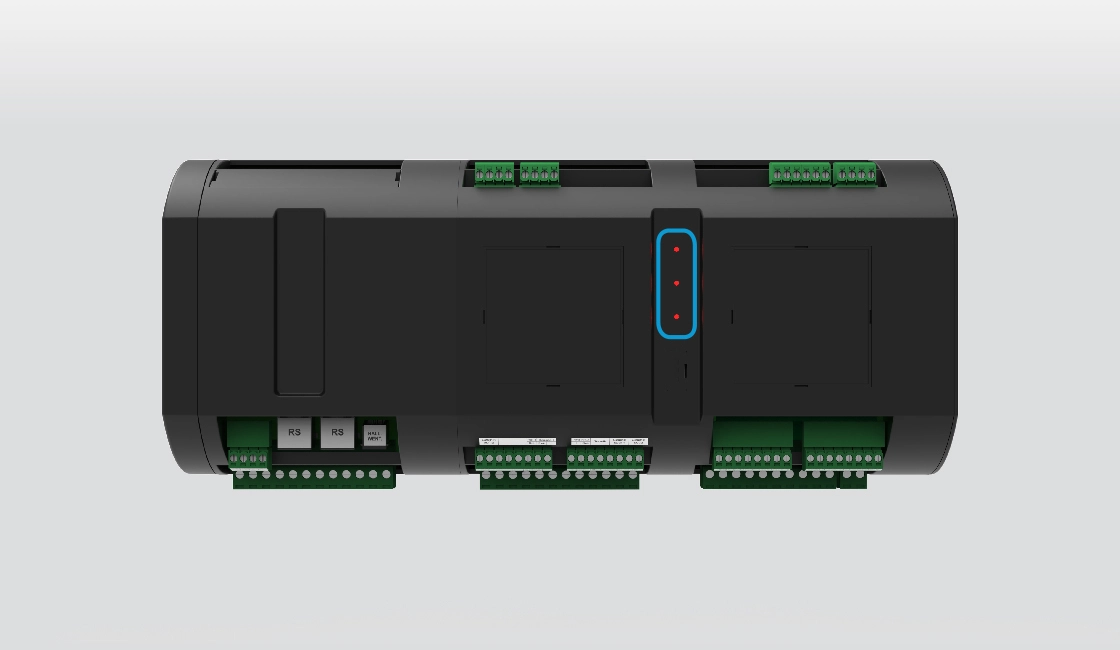

LED-Anzeigen – Schnelle Systemdiagnose

Das Ausführungsmodul ist mit einer Reihe von LED-Anzeigen ausgestattet, die die laufende Überprüfung des Systemstatus erleichtern und die Diagnose beschleunigen:

• Stromversorgung – zeigt die korrekte Verbindung und das Vorhandensein von Spannung im Gerät an
• Kommunikation – signalisiert eine aktive Verbindung und den Datenaustausch zwischen den Modulen
• Aktualisierung – zeigt einen laufenden Prozess zur Software- oder Konfigurationsaktualisierung an

Dank dieser Anzeigen können sowohl der Benutzer als auch der Servicetechniker den Gerätestatus schnell und einfach erkennen, ohne zusätzliche Werkzeuge anschließen zu müssen.

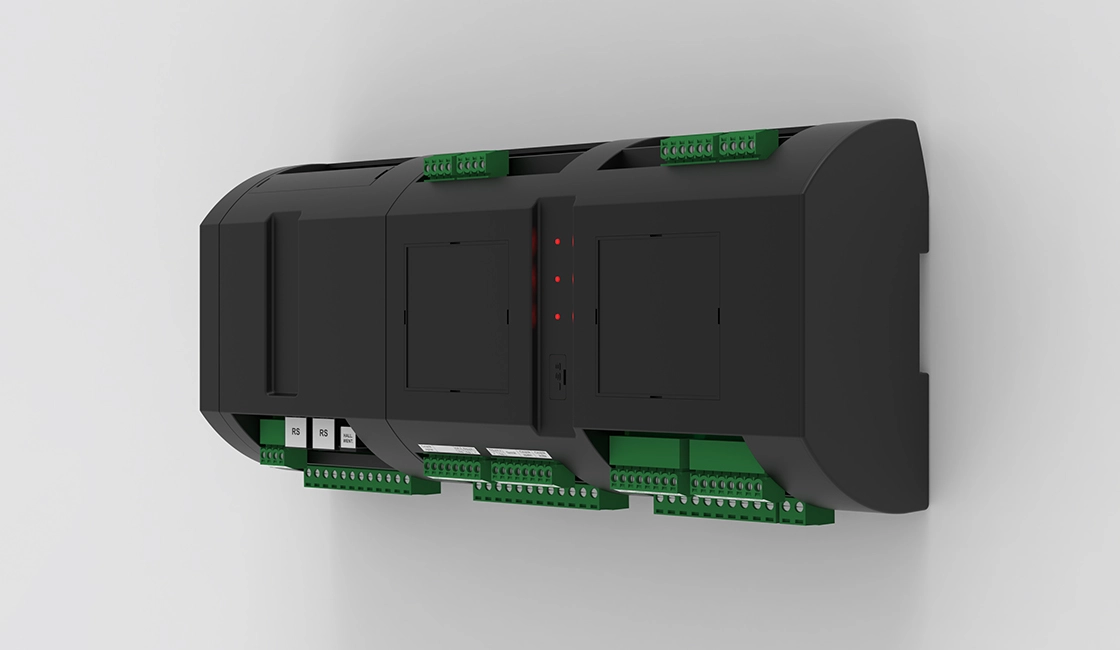

Montage des Moduls auf der DIN-Schiene

Das Ausführungsmodul wurde für eine schnelle und bequeme Montage auf einer Standard-DIN-Schiene 35 mm konzipiert. Das Gehäuse ist mit Verriegelungen ausgestattet, die eine stabile Befestigung des Geräts ohne zusätzliches Werkzeug ermöglichen. Dank der kompakten Bauform und des einfachen Zugangs zu den Anschlüssen gestaltet sich die Installation selbst in beengten Platzverhältnissen des Schaltschrankes problemlos. Die Montage auf der DIN-Schiene sorgt nicht nur für Ordnung im Schaltschrank, sondern ermöglicht auch ein einfaches Abnehmen und Austauschen des Moduls bei Bedarf.

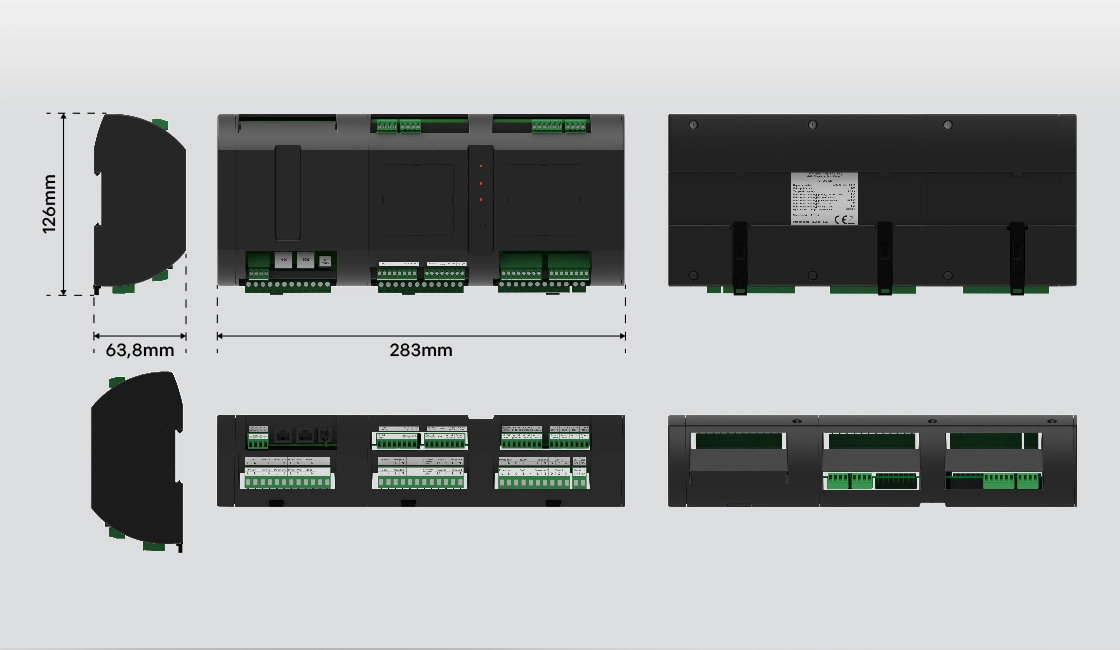

Geräteabmessungen

Das Ausführungsmodul wurde so gestaltet, dass es bequem in Standard-Elektroschränken untergebracht werden kann. Dank durchdachter Konstruktion und Proportionen passt das Gerät perfekt auf eine DIN-Schiene und gewährleistet nicht nur Funktionalität, sondern auch eine ästhetische und geordnete Anordnung der Installationskomponenten.

Maßangaben:

Abmessungen: 283×126×63,8mm

Montagetyp: auf DIN-Schiene (Standard 35mm)

Optionale Zusatzmodule

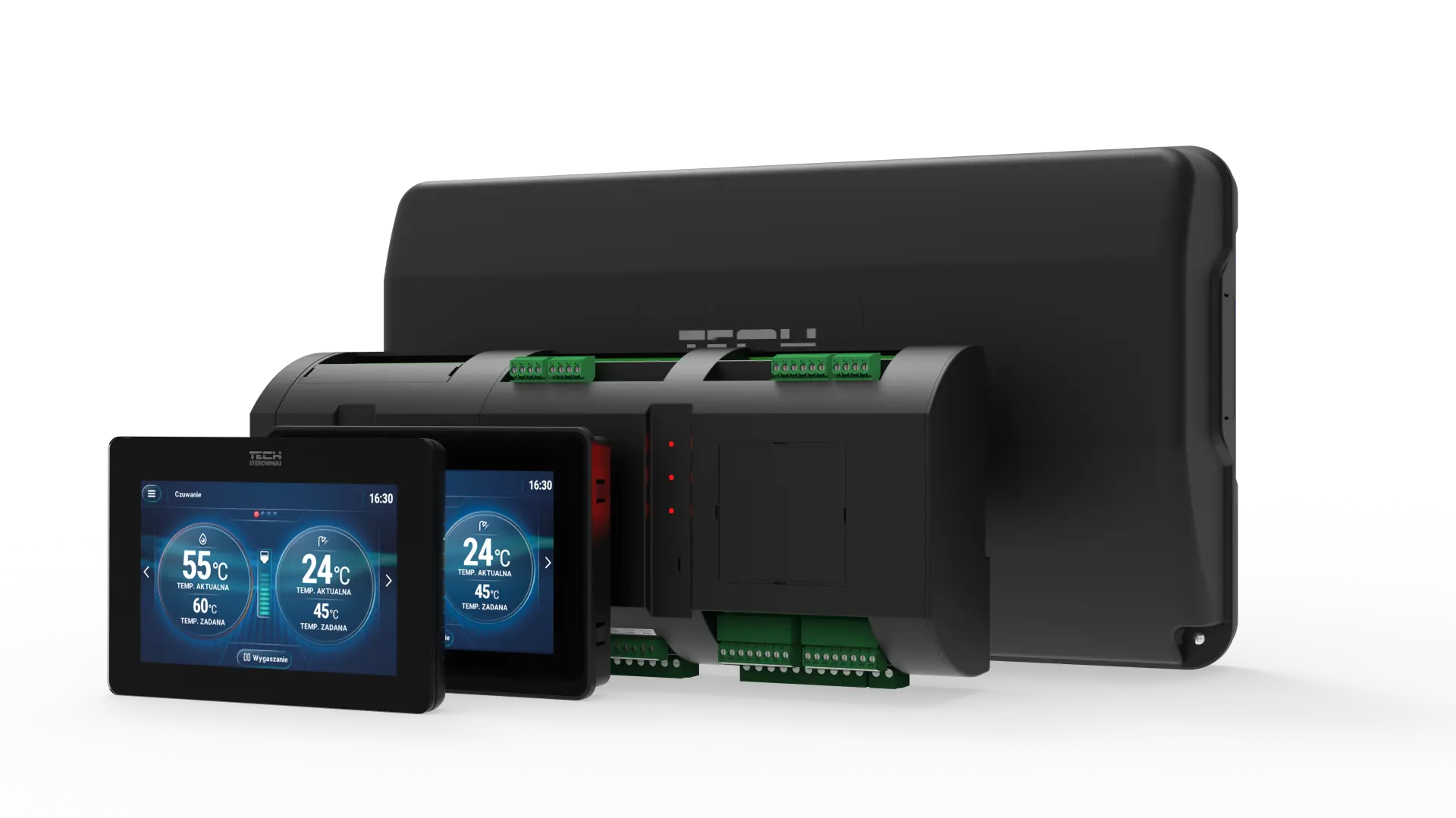

Das Ausführungsmodul wird mit einem Bedienpanel geliefert, das eine intuitive Steuerung des Systems ermöglicht. Je nach Montagepräferenz kann der Benutzer zwischen zwei Varianten wählen:

• Aufputzpanel – ideal für eine schnelle Montage, ohne die Wandstruktur zu verändern
• Unterputzpanel – diskrete und elegante Lösung, die in einer Installationsdose montiert wird

Zusätzlich besteht die Möglichkeit, das Set mit einem speziell entwickelten Gehäuse für das Ausführungsmodul auszustatten, das die Montage im Elektroschrank erleichtert und gleichzeitig Schutz sowie eine ästhetische Optik der gesamten Installation gewährleistet.
