EU-900 Panel N

Aufputz-Steuerungsfeld 5'' für Pelletkessel

Als intuitives Steuerzentrum des Heizsystems vereint es Funktionalität mit ästhetischem Design. Es ermöglicht die bequeme Steuerung aller wichtigen Kesselparameter und stellt die Daten klar und übersichtlich dar. Das TFT-Display, der empfindliche Touchscreen und das logische Menü sorgen dafür, dass die tägliche Bedienung schnell, einfach und benutzerfreundlich ist.

Aufputz-Steuerungsfeld – Aufputzversion

Die Aufputzversion des Steuerungsfeldes wurde für eine einfache und schnelle Montage ohne Eingriff in die Wandstruktur entwickelt. Ausgestattet mit einem modernen 5''-TFT-Touchdisplay ermöglicht sie eine intuitive Steuerung des gesamten Heizsystems.

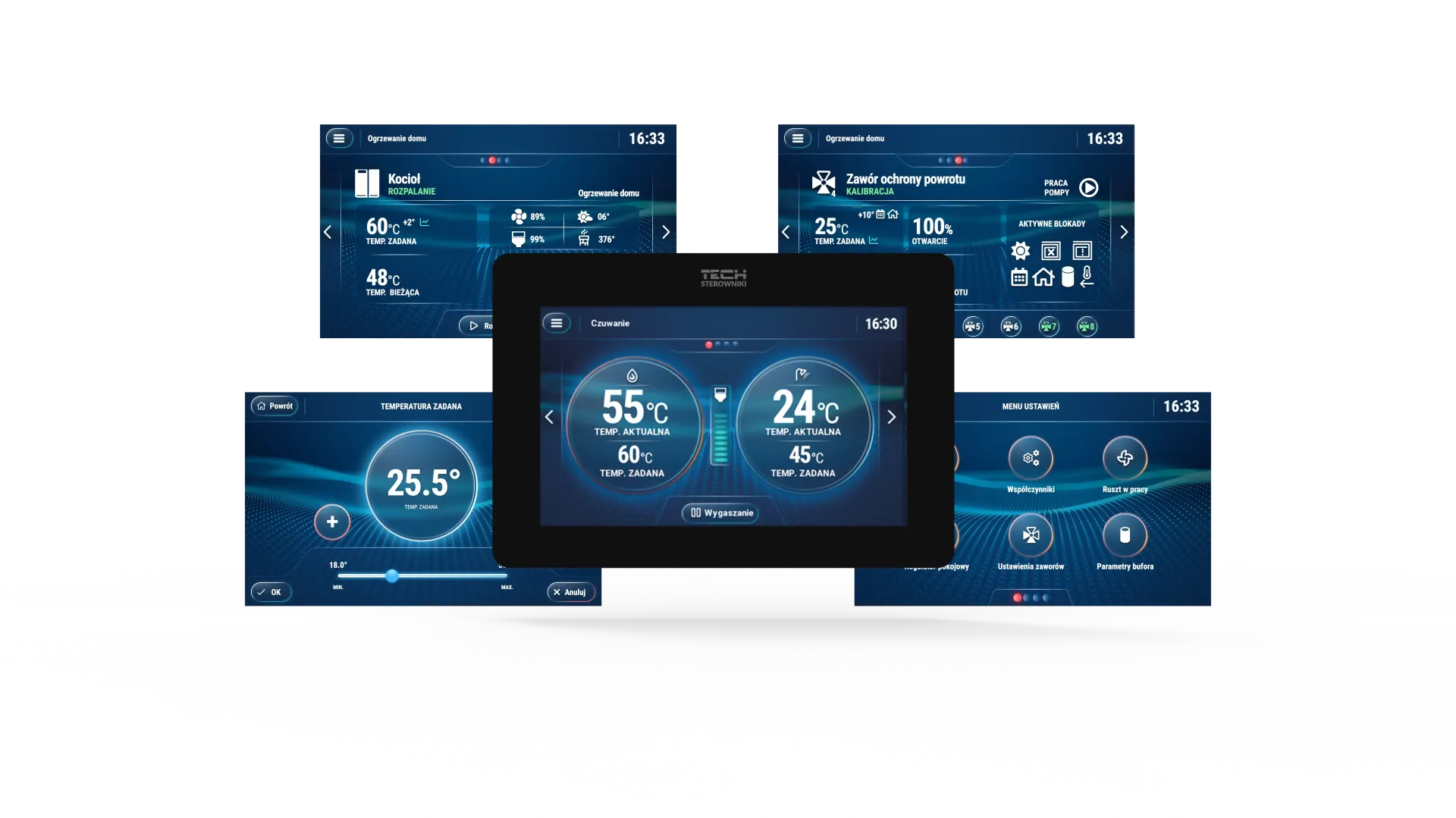

Die Benutzeroberfläche ist klar und funktional gestaltet. Auf dem Hauptbildschirm im Standby-Modus werden die aktuellen und Soll-Temperaturen für Kessel und Warmwasser angezeigt, was einen schnellen Überblick über die wichtigsten Parameter ermöglicht.
Zusätzlich stehen Ansichten für die einzelnen Installationsbereiche zur Verfügung – wie Bildschirm für die Hausheizung, Rücklaufschutzventil, Kesselsteuerung und Einstellungsbildschirm, auf dem die Betriebsparameter des Systems individuell angepasst werden können.

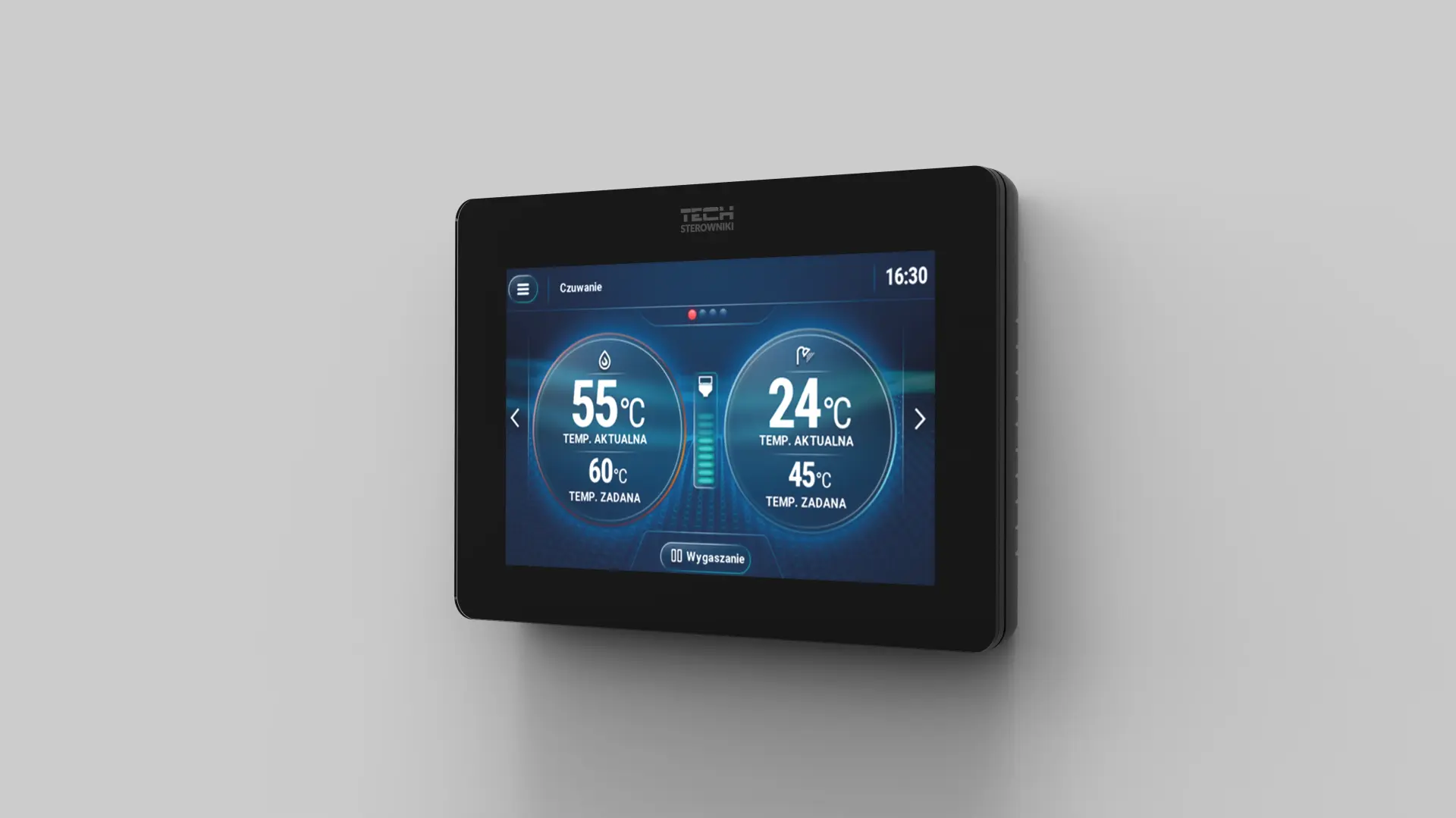

Dank des modernen, ästhetischen Gehäuses eignet sich die Aufputzversion sowohl für technische als auch für Wohnräume.

Anschluss und Kommunikation

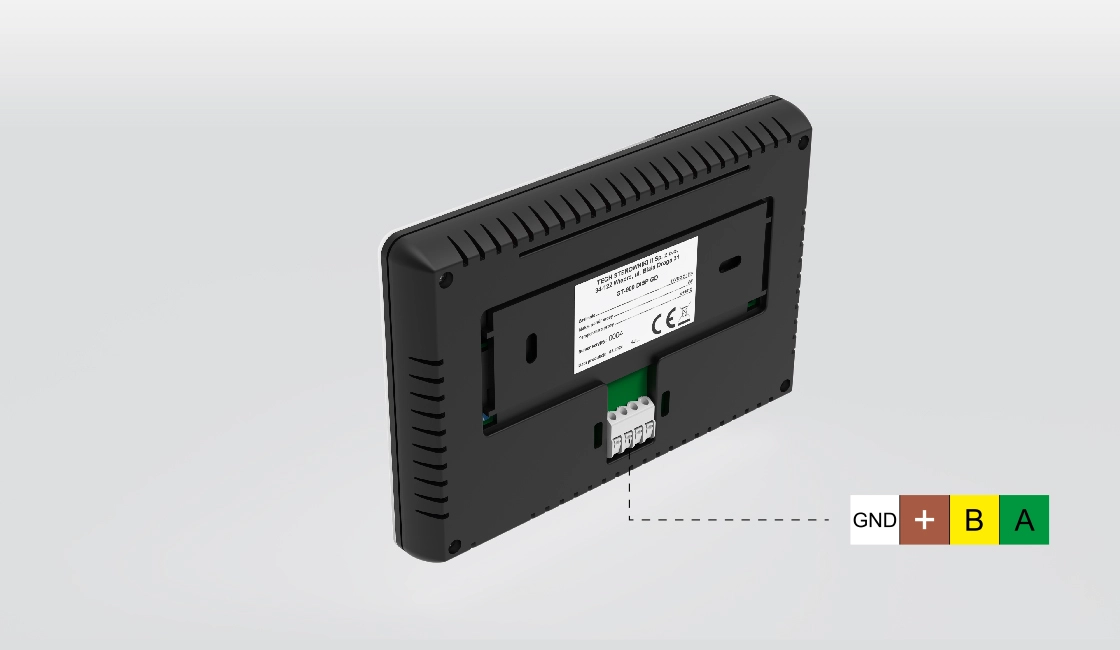

Das Bedienfeld kommuniziert über eine kabelgebundene RS-Verbindung mit dem Ausführungsmodul und gewährleistet so einen stabilen und schnellen Datenaustausch. Die Buchse befindet sich auf der Rückseite des Geräts, was eine einfache Kabelführung innerhalb der Wand ermöglicht. Für die Installation ist keine zusätzliche Stromversorgung erforderlich – Kommunikation und Stromversorgung erfolgen über eine gemeinsame Verbindung.

Montage

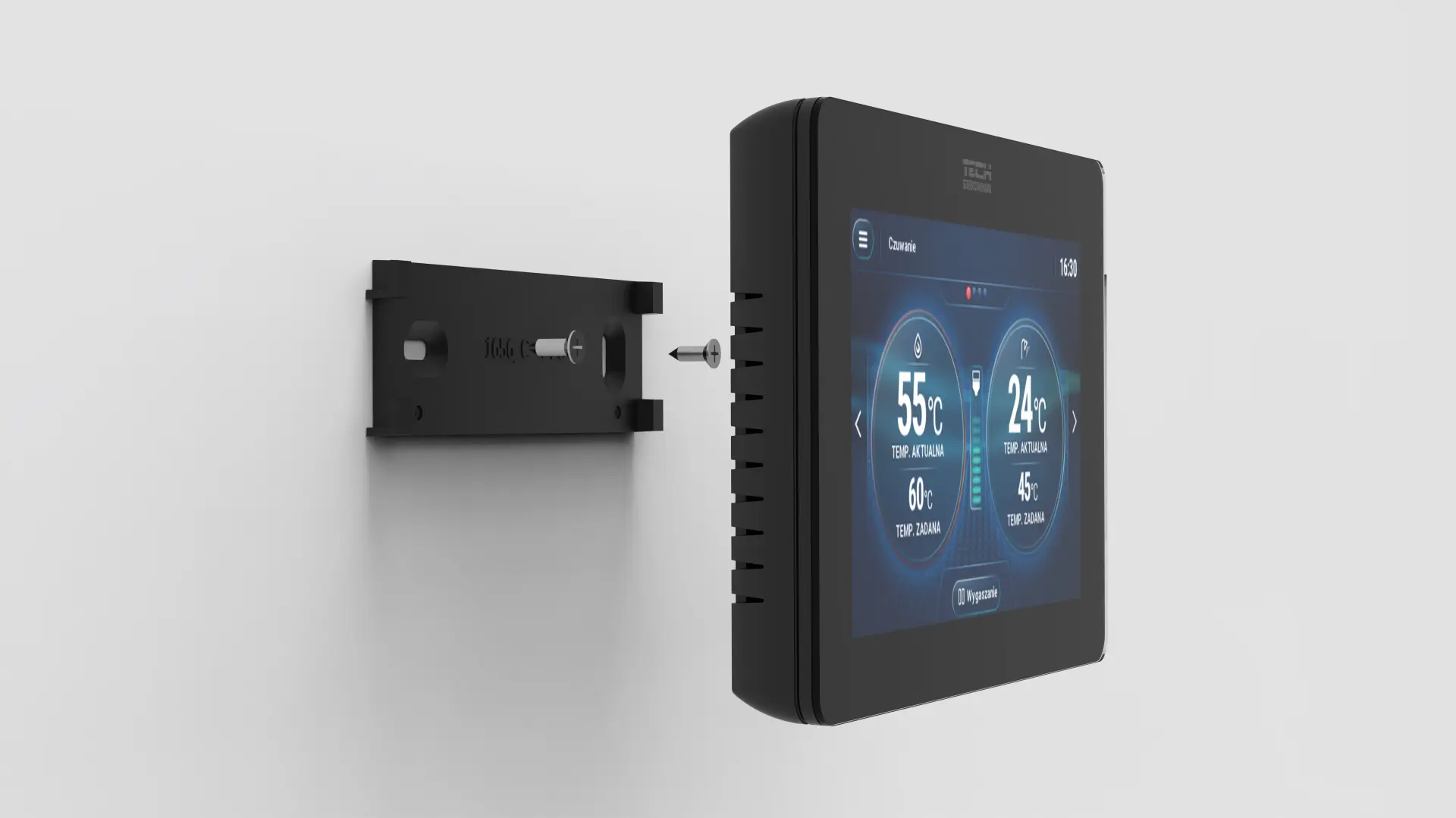

Das Aufputz-Bedienfeld ist für eine schnelle Installation konzipiert, ohne dass Eingriffe in die Wandstruktur erforderlich sind. Das Gerät wird direkt an der Wandoberfläche mithilfe einer speziellen Halterung oder eines Trägers montiert. Diese Montageart ermöglicht einen einfachen Servicezugang zum Panel, und die Installation erfordert weder spezielles Werkzeug noch das Vorbereiten einer Öffnung in der Wandstruktur.

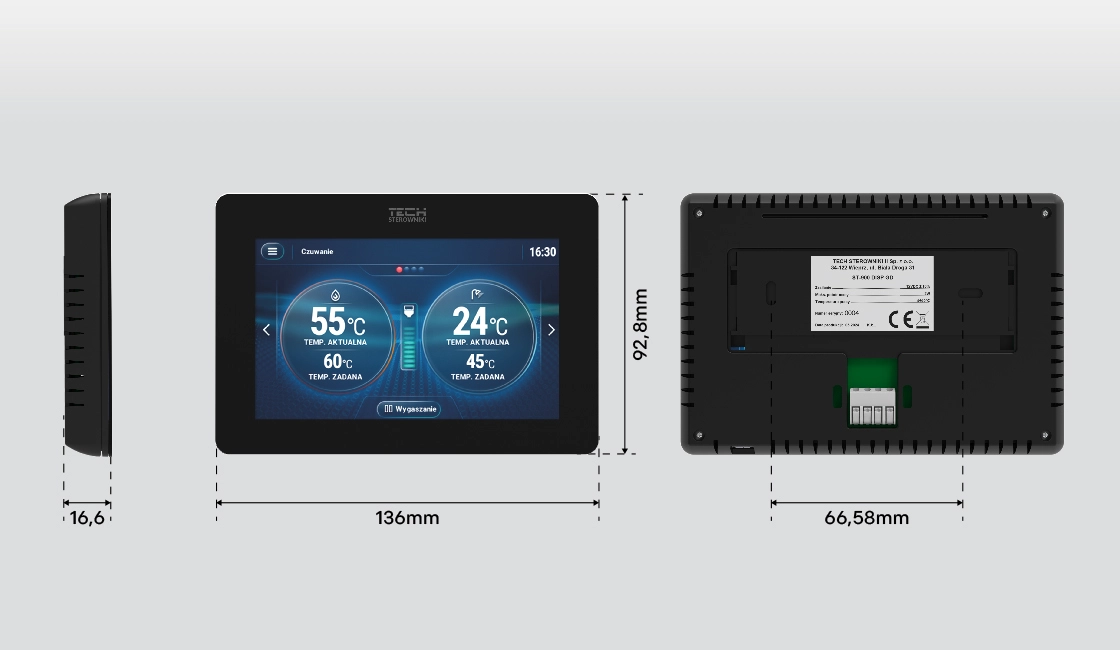

Abmessungen des Geräts

Das Bedienfeld wurde unter Berücksichtigung von Kompaktheit und Benutzerfreundlichkeit entwickelt. Dank durchdachter Proportionen passt es sowohl in neue als auch modernisierte Innenräume.

Details der Abmessungen:
Abmessungen: 136x92,8x16,6mm
Abstand der Schraubenlöcher: 66,58mm
Montageart: Aufputz

Zusatzoptionen

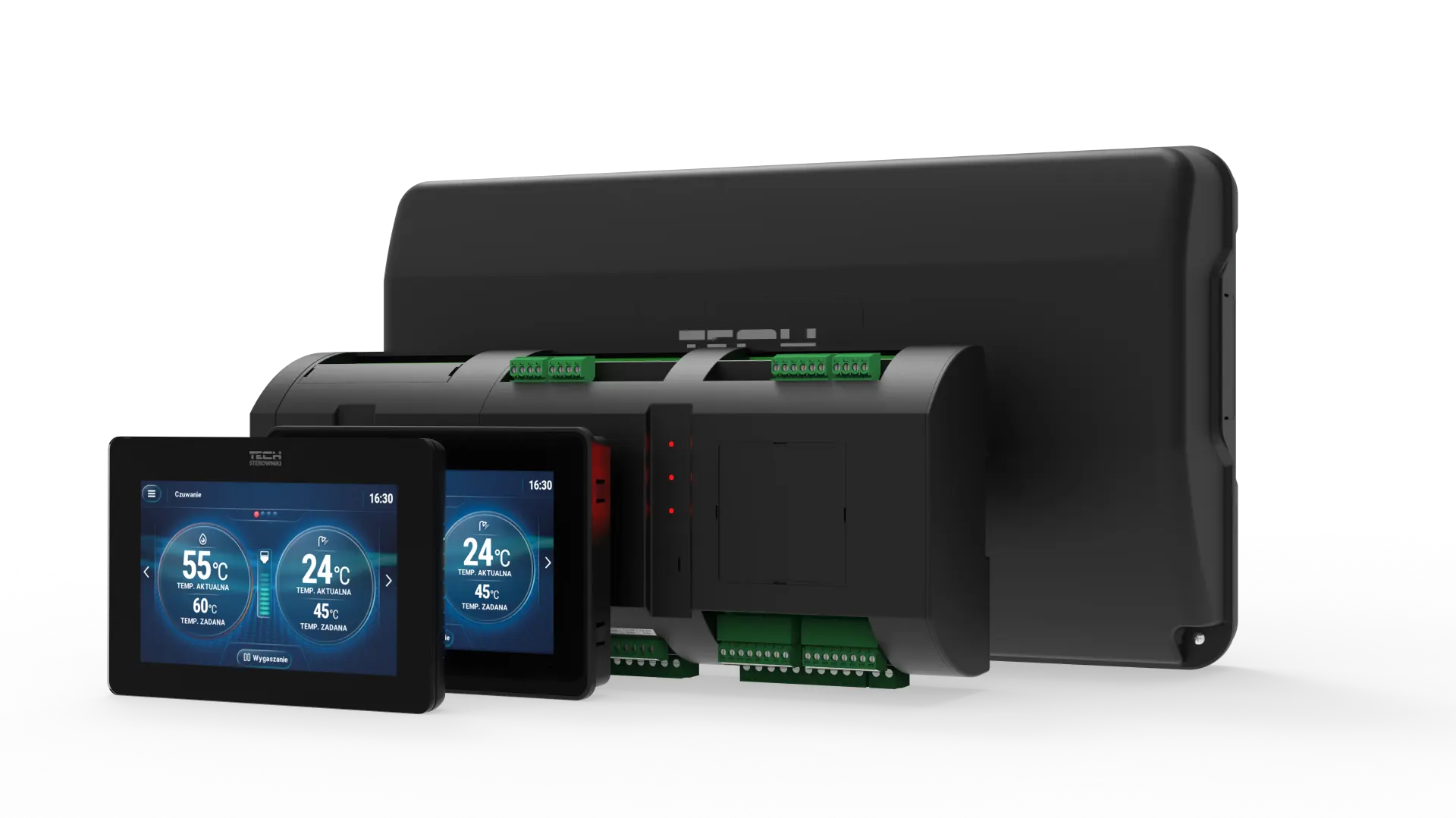

Das Bedienfeld kann entweder zusammen mit dem Ausführungsmodul geliefert oder als eigenständige Einheit bestellt werden.
Die Montagesysteme (Aufputz/Unterputz) ermöglichen eine flexible Anpassung an den Installationsort.
Optional ist zudem ein eleganter Abdeckrahmen erhältlich, der die ästhetischen Eigenschaften zusätzlich erhöht.
