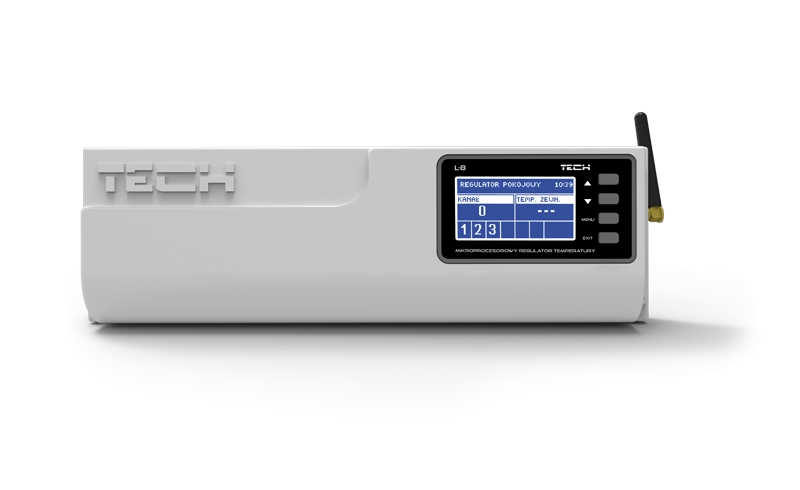

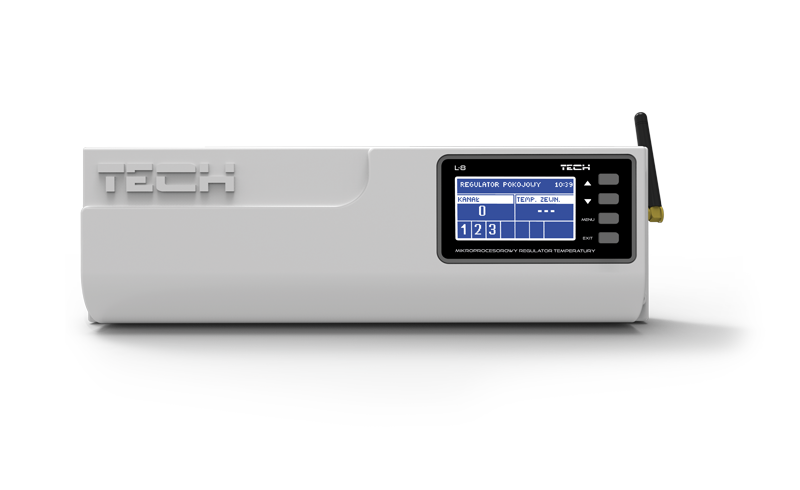

EU-L-8e

Technische Daten:

Stromversorgung: 230 V 50Hz

Kommunikation: kabellos

Abmessungen (mm): 335 x 105 x 75

potentialfreier Ausgang: - / 1 A

Belastung der Antriebsklemme: 0,3 A

Belastung der Pumpenklemme: 0,5 A

Neue Funktionen EU-L-8e

Ab Dezember 2018 ist nur noch der EU-L-8e mit neuen Features erhältlich:

• Zusammenarbeit mit maximal 6 Funk-Schaltmodulen EU-MW-1 oder EU-MW-1-230V (sie können die Wärmequelle oder Pumpe oder Antriebe in einem zweiten Verteiler, der nicht mit dem CS-L-8E verkabelt werden kann, drahtlos schalten). Die Pumpe kann bestimmten Zonen zugeordnet werden,
• Heizen und Kühlen, was den Anschluss einer Wärmepumpe ermöglicht, die automatisch zwischen Heiz- und Kühlbetrieb umschalten kann,
• die Möglichkeit, einen von vier Betriebsmodi (Normal, Urlaub, Komfort, Economy) auszuwählen, ermöglicht ein schnelles Umschalten auf einen der gewählten Modi, der für jede Zone individuell programmiert wird,
• äquithermische Steuerung (Außentemperatur), wenn ein Außentemperaturfühler (drahtlos oder drahtgebunden) angeschlossen ist, so dass die Heizung bei der eingestellten Außentemperatur abgeschaltet werden kann,
• Möglichkeit der Steuerung von Antrieben, die stromlos offen NO sind (ältere Version steuerte nur stromlos geschlossene Antriebe - NC)

Die kabellose Steuerung für Fußbodenheizungen der Serie 8 ermöglicht eine flexible Platzierung aller Systemelemente ohne zusätzliche bauliche Veränderungen, auch in älteren Gebäuden, in denen diese Möglichkeit während der Planungs- und Bauphase nicht berücksichtigt wurde.

Die Serie 8 ermöglicht nicht nur die Fernsteuerung der Heizzonen über das Internet (mit EU-505 Ethernet- oder WiFi RS-Anschluss), sondern auch die Steuerung von thermoelektrischen Stellantrieben für die Fußbodenheizung (STT-230/2, STT-230/2S, STT-230/2T) sowie von kabellosen elektrischen Stellantrieben für den Heizkreislauf (STT-869 oder STT-868). Die Steuerung ermöglicht somit die Erstellung eines Fußbodenheizkreises und eines Heizkreislaufes für die Heizkörper. Wie bei den anderen Baureihen verfügt sie über einen 230V-Ausgang für die Pumpe und einen spannungsfreien Ausgang für die Steuerung des Heizgeräts, das sich auf der Grundlage eines Signals für die Notwendigkeit der Wiederbeheizung des Raums ein- und ausschaltet. Die Software ermöglicht es, die von der Hauptebene gesteuerte Pumpe bestimmten Zonen zuzuordnen und gegebenenfalls eine zweite Pumpe (z.B. für einen Heizkreislauf) zu steuern. Die neuere CS-L-8e-Regelung ermöglicht die Zuordnung eines Funkschaltmoduls MW-1 oderMW-1-230V zu einzelnen Zonen für die drahtlose Steuerung einer Pumpe oder Wärmequelle bzw. vonSTT-230/2-, STT-230/2S-, STT-230/2T-Antrieben) an einem entfernten Verteiler, der nicht verkabelt werden kann.

Die Regelung ermöglicht die Bildung von 8 Zonen, in denen entweder nur der Funk-Temperaturfühler (EU-C-mini, EU-C-8r) oder der Raumthermostat (EU-R-8b, EU-R-8b PLUS, EU-R-8 bw, EU-R-8z) ab einer veränderbaren Ebene - dauerhaft oder zeitweise - erfasst wird. Der drahtlose Temperatursensor mit eingebautem FeuchtesensorEU-CL-mini ermöglicht eine Feuchtemessung nach IP64-Standard.

Das System kann auch das Steuerpult EU-M-8n enthalten, mit dem alle Temperaturen von einem Ort aus gesteuert (programmiert, geändert) werden können. Die Zentrale verfügt über einen eingebauten Raumtemperaturfühler.

Andere kabellose Komponenten des Systems können an die gesamte Baugruppe angeschlossen werden, z. B.: Außentemperatursensor EU-C-8zr, Fensteröffnungssensor EU-C-2n, Bodentemperatursensor EU-C-8f, Signalverstärker EU-RP-4.

Der Außentemperatursensor ermöglicht die Abschaltung der Heizung in bestimmten Zonen, wenn die eingestellte Temperatur erreicht ist.

Der Fensteröffnungssensor ermöglicht das Ausschalten der Heizung mit einer bestimmten Verzögerung. Die Raumtemperatursensoren reagieren auf die Raumtemperatur und die Fußbodentemperatursensoren regeln die Höchst- und Mindesttemperatur des Heizwassers im Fußboden. Die 8-Zonen-Konstruktion des Gebäudes schafft Hindernisse für die Signalausbreitung oder das Signal kann leicht gestört werden, und hier spielt der Signalverstärker EU-RP-4 eine wichtige Rolle. Sie können die Repeater miteinander verbinden, um eine Kette zu bilden, die das Signal dorthin bringt, wo Sie es brauchen.

Für den Fall, dass Sie die Heiztemperatur an die Außentemperatur anpassen müssen (äquithermische Kurve), können Sie an die Steuerung ein Slave-Modul für das Mischventil und seine Pumpe EU-i-1m oder einen Regler für das Mischventil EU-i-1 über RS-Kommunikation anschließen. Alle Parameter werden direkt von der CS-L-8e Master-Steuerung eingestellt und im Falle des Anschlusses des Internetmoduls kann der Benutzer alle Parameter über die mobile App einsehen und ändern.

Eigenschaften:

Bis zu 22 thermoelektrische Stellantriebe können mit 8 Temperatursensoren EU-C-mini, EU-C-8r oder Raumthermostaten EU-R-8b und EU-R-8z oder EU-R-8k betrieben werden:

- 3 Raumtemperatursensoren können bis zu 12 Stellantriebe betreiben (jeder für max. 4 Stellantriebe)

- 5 Raumtemperatursensoren können bis zu 10 Antriebe steuern (je max. 2 Antriebe)

- Möglichkeit zur Ansteuerung von kabellosen elektrischen Heizkörperstellantrieben STT-868 / STT-869 (6 Stück pro Zone)

- ein 230V-Ausgang pro Pumpe

- Spannungsfreier Ausgang (z.B. zur Steuerung von Heizungsanlagen)

- Möglichkeit des Anschlusses eines kabellosen Steuergeräts EU-M-8e

- EU-505 Ethernet- oder WiFi-RS-Konnektivität für die intelligente Steuerung der Heizungsanlage über Smartphone, Tablet, Computer

- Möglichkeit zum Anschluss des Mischermoduls EU-i-1 oder EU-i-1m

- Möglichkeit der Softwareaktualisierung über USB

- Möglichkeit zum Anschluss eines kabellosen Fensteröffnungssensors

- Anschlussmöglichkeit für den kabellosen Bodentemperatursensor EU-C-8f

- Möglichkeit zum Anschluss des kabellosen Außentemperatursensors EU-C-8zr

NEUE Eigenschaften EU-L-8e:

- Zusammenarbeit mit bis zu 6 kabellosen Umschalt-Modulen MW-1 oder MW-1-230V (kann als Wärmequelle oder Pumpenumschaltung fungieren), die bestimmten Zonen zugewiesen werden können

- Heizen und Kühlen, was den Anschluss einer Wärmepumpe ermöglicht, die automatisch von Heiz- auf Kühlbetrieb umschalten kann

- Möglichkeit der Auswahl einer von vier Betriebsarten (Normal, Urlaub, Komfort, Sparen)

- Regelung auf der Grundlage von Äquitherms (Außentemperatur), wenn ein Außentemperaturfühler (verkabelt oder drahtlos) angeschlossen ist

- Möglichkeit, auch Antriebe zu steuern, die NO offen sind

Hinweis: die neue Steuerung funktioniert nicht mit der älteren EU-M-8 Software, es ist notwendig, EU-M-8n zu erwerben.
