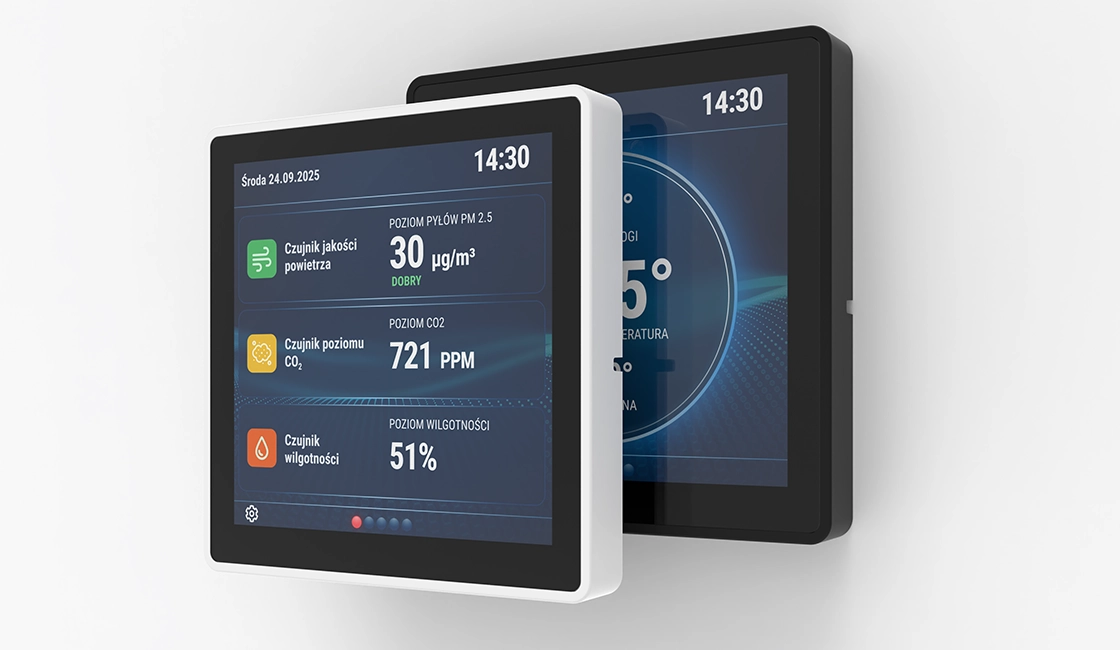

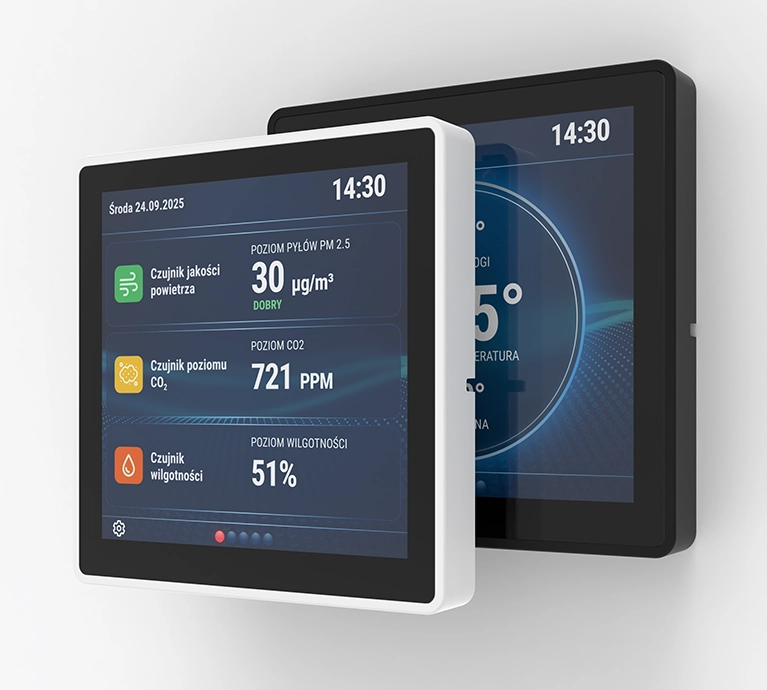

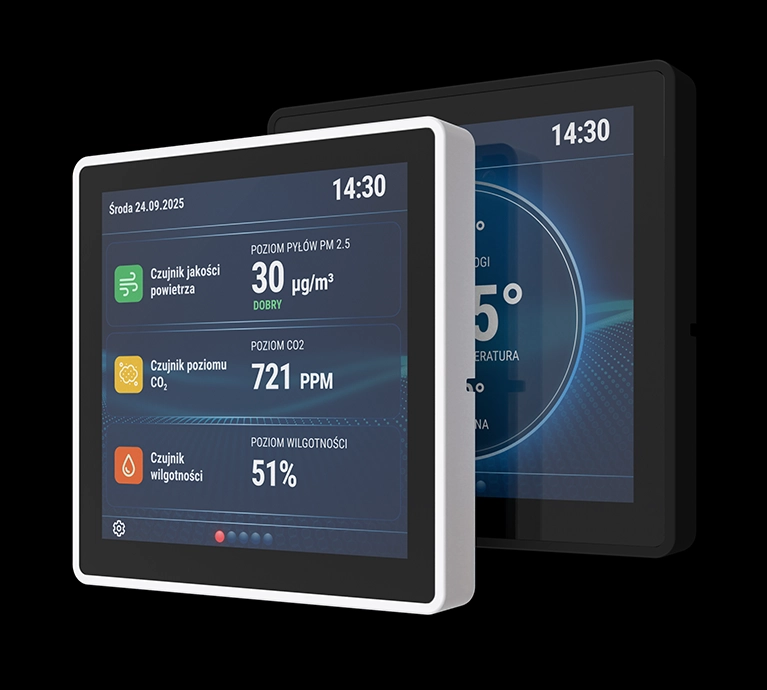

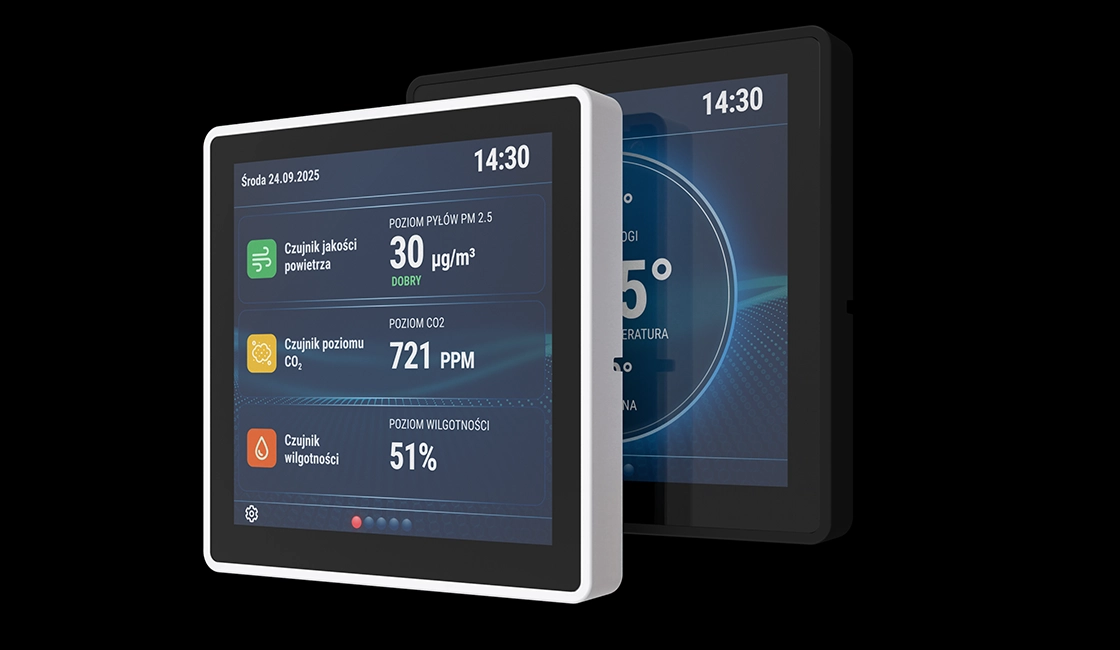

Das CP-04m Panel erweitert die Funktionalität der Sinum-Zentrale und bietet eine direkte Interaktion mit dem System im jeweiligen Raum.
Heizzonenmanagement: Volle Kontrolle über die Soll-Temperatur mit der Möglichkeit, Hysterese und Grenzwerte (min/max) festzulegen. Unterstützung der Kalibrierung des eingebauten Raumtemperatursensors sowie des externen Bodensensors (NTC).
Szenensteuerung: Möglichkeit, Shortcuts zu Lieblingsszenen zu erstellen und auszulösen, die in der Sinum-Zentrale konfiguriert sind (z. B. „Haus verlassen“, „Entspannung“).
Parameterüberwachung: Anzeige aktueller Systemdaten, einschließlich der von der Zentrale abgerufenen Wettervorhersage.
Personalisierung der Benutzeroberfläche: Konfiguration der Anzeigeparameter (Helligkeit, Bildschirmabschaltung, Designs) sowie Zugangsschutz durch PIN-Code (Auto-Lock).
Wir bieten eine sorgfältig ausgewählte RAL-Farbpalette, mit der Sie den Rahmen an jedes Interieur und jeden Stil anpassen können. Wählen Sie aus subtilen Beigetönen, trendigen Grüntönen, eleganten Blautönen und tiefen Rottönen.
Jede Farbe ist mit einem Namen versehen, der ihren Charakter widerspiegelt, um die Auswahl zu erleichtern:

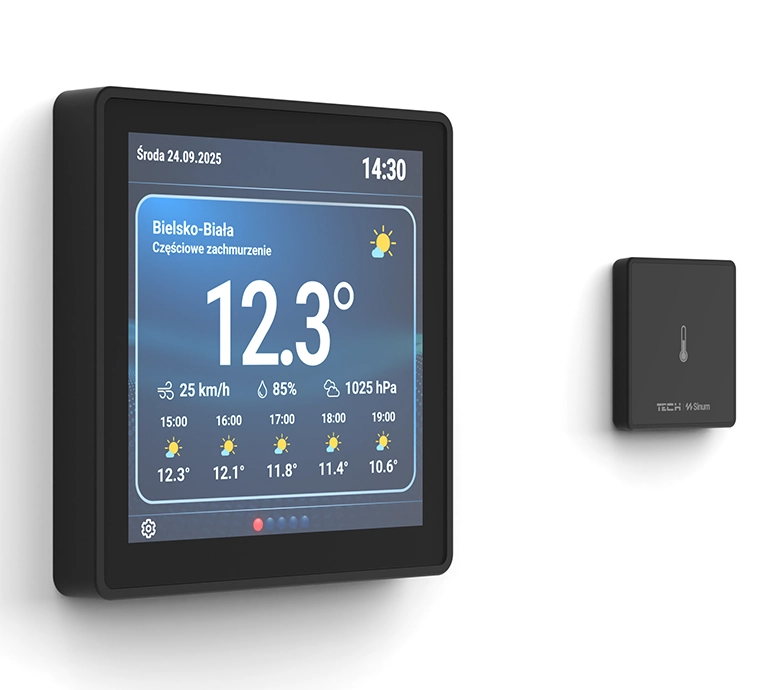

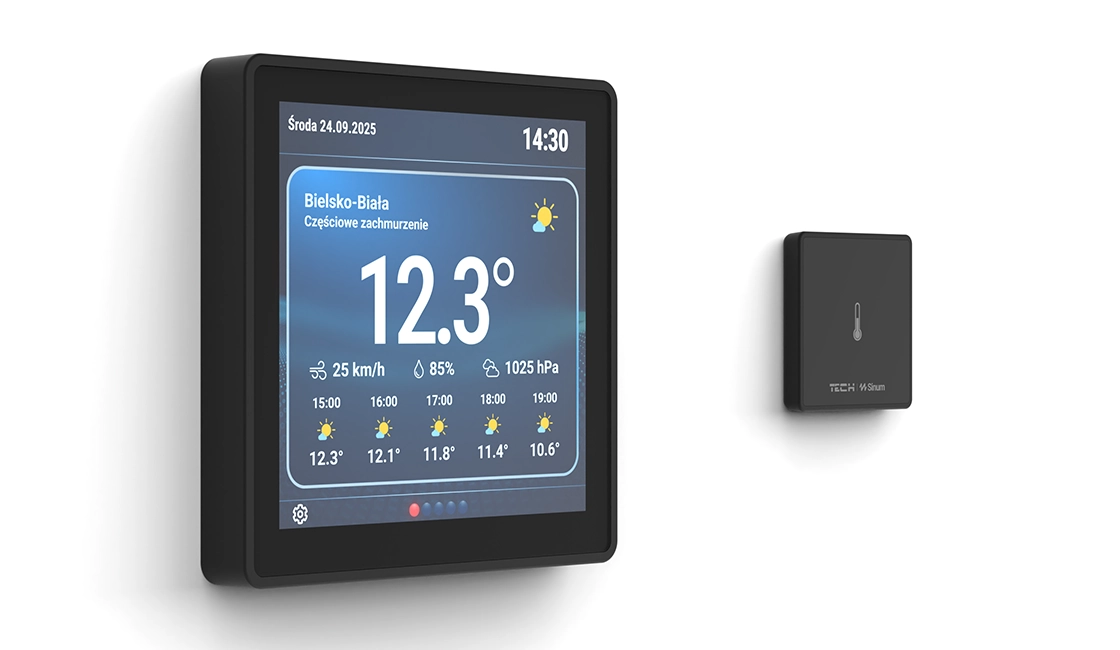

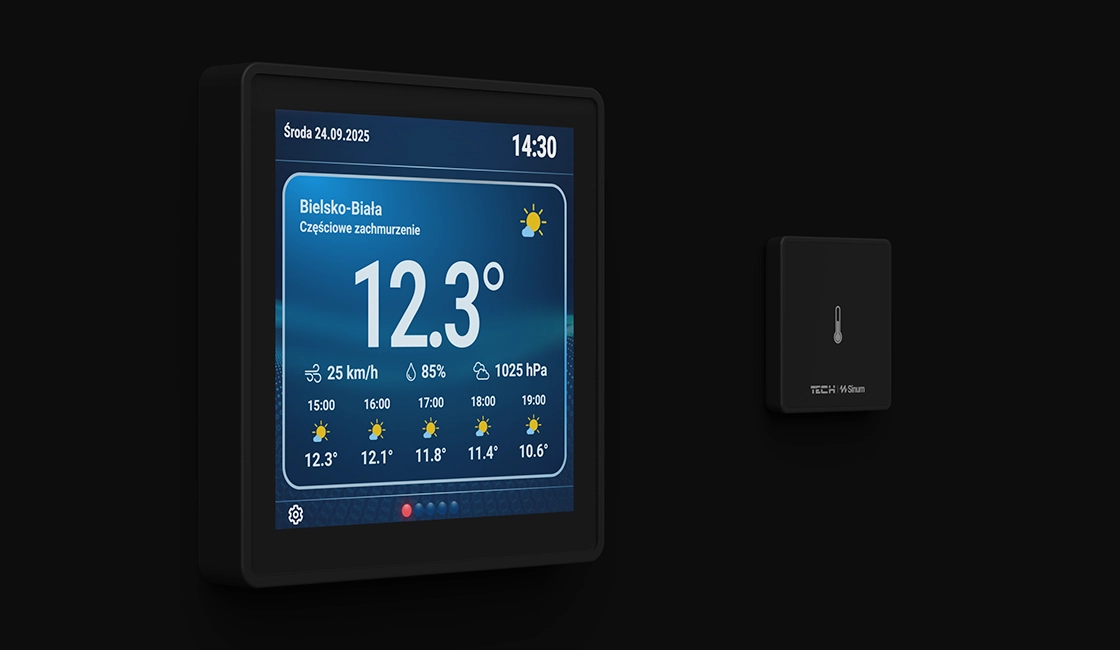

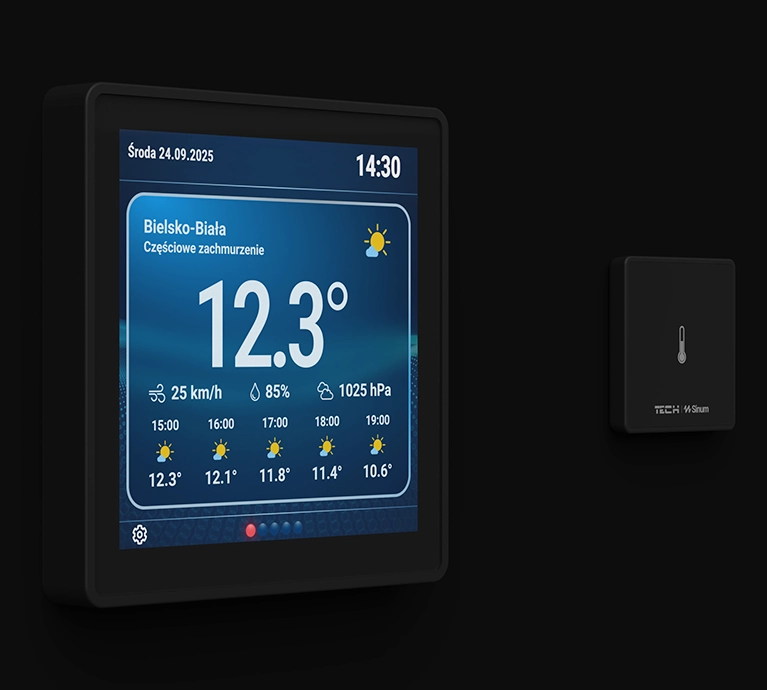

Das CP-04Cm-Bedienpanel wurde für eine sofortige und effiziente Temperatursteuerung in Ihrem Zuhause entwickelt. Um höchste Präzision zu gewährleisten, wird das CP-04Cm mit einem dedizierten kabelgebundenen Mini-Temperatursensor – C-S1p – geliefert. Mit dem mitgelieferten C-S1p-Sensor erhalten Sie:
Zuverlässige Temperaturmessung: Der C-S1p ermöglicht eine genaue Messung der Lufttemperatur, wodurch das Sinum-System Ihre Heizung effizient steuern kann.
Diskretes Design: Der Sensor (36×36×5mm) ist extrem kompakt und wird unterputzmontiert (Installationsdose im Lieferumfang enthalten), wodurch er sich ideal in das Interieur einfügt und kaum sichtbar ist.
Stabile Funktion: Die 2-adrige kabelgebundene Kommunikation gewährleistet eine zuverlässige und kontinuierliche Datenübertragung an das Bedienpanel, was die Effizienz des Heizsystems sicherstellt.
* Es ist auch möglich, einen drahtlosen Raumtemperatursensor anzuschließen (z. B. CL-mini, MC-01, C-8r).

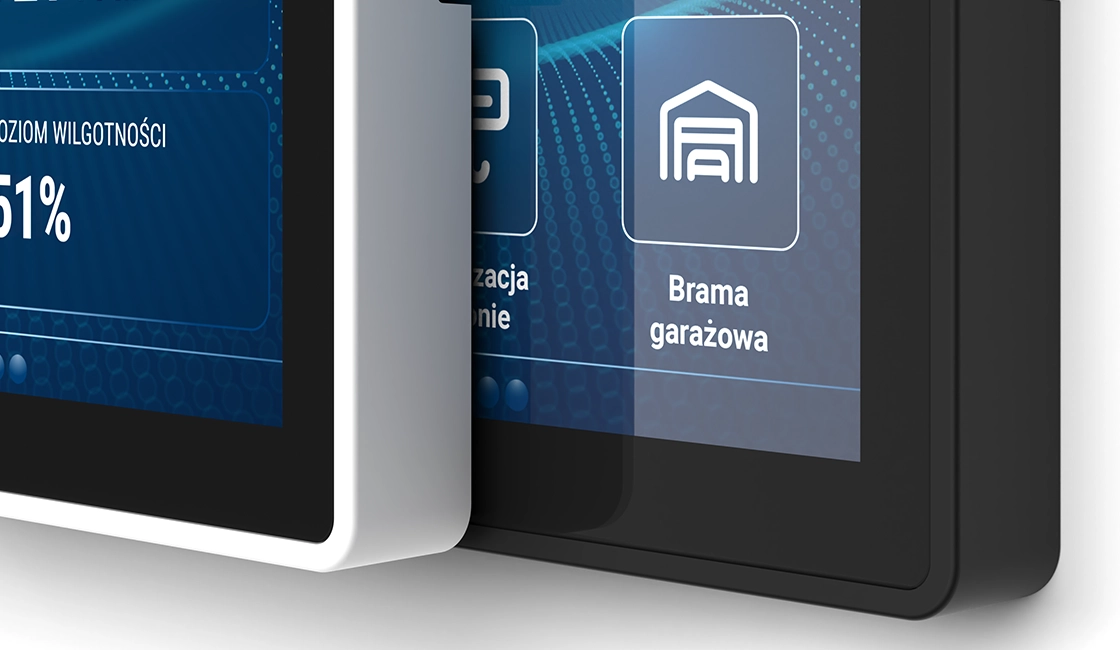

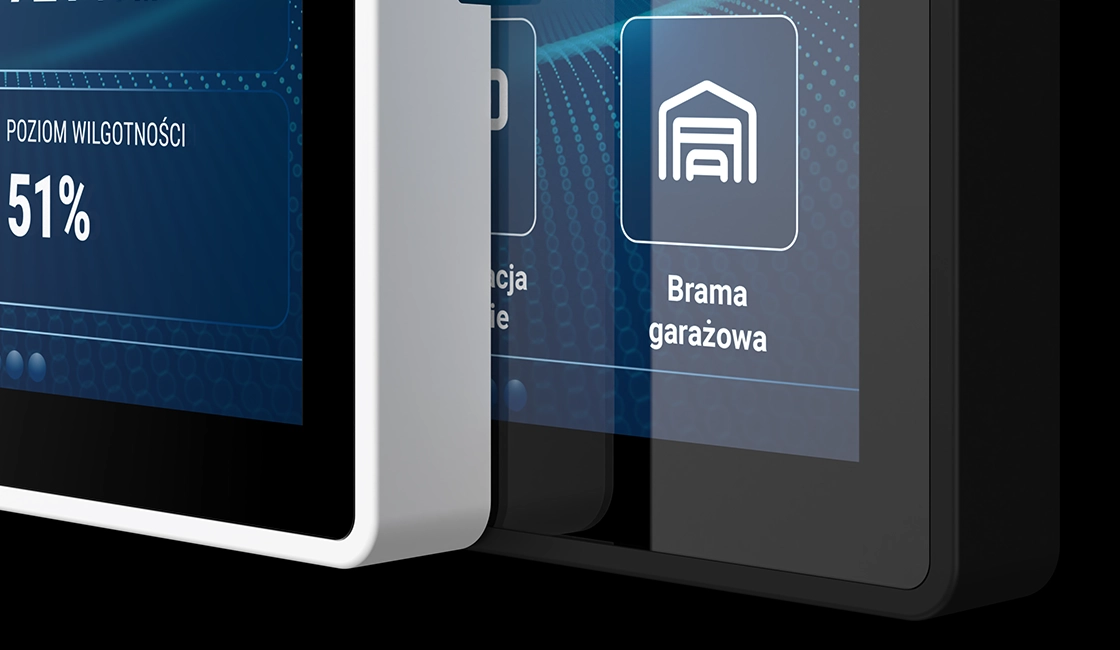

Die Vorderseite des Geräts besteht aus einem farbigen Glas-Touchscreen, der ihm ein modernes und minimalistisches Erscheinungsbild verleiht. Die glatte Glasoberfläche verbindet sich nahtlos mit dem stabilen Gehäuse, wodurch das Gerät ästhetisch und hochwertig wirkt.
Abgerundete Kanten und sorgfältig gestaltete Details lassen das Gerät leicht und stilvoll wirken. Es passt sowohl in Wohnräume als auch in moderne Büros oder kommerzielle Bereiche.
Die Glasfront unterstreicht den zeitgemäßen Charakter des Geräts und macht es zu einem eleganten Element in jedem Raum.
Das Gerät ist für die Unterputzmontage in einer Standard-Elektrobox Ø 60 mm vorgesehen. Die Kommunikation mit der Sinum-Zentrale erfolgt kabelgebunden über den TECH SBUS-Bus.

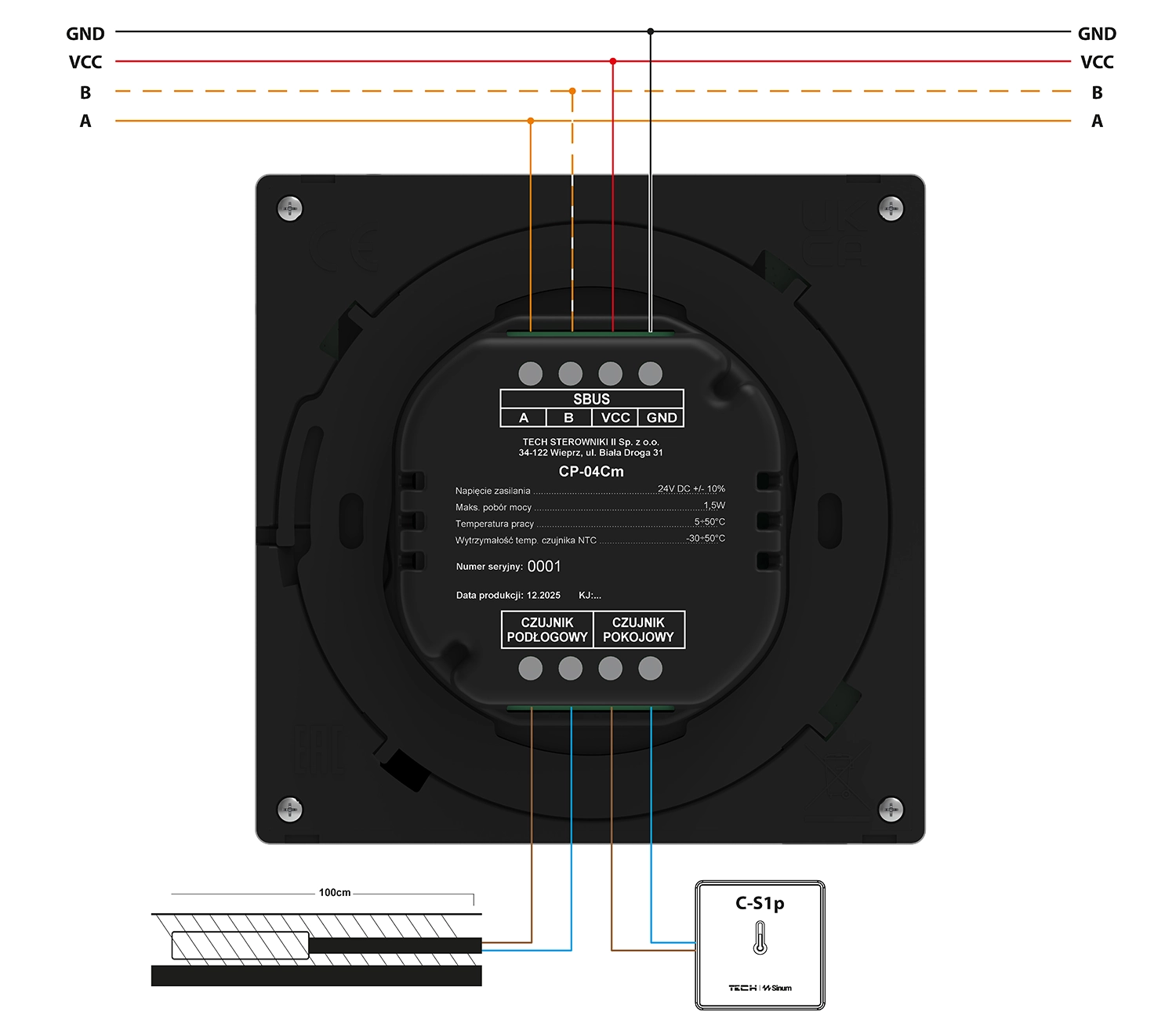

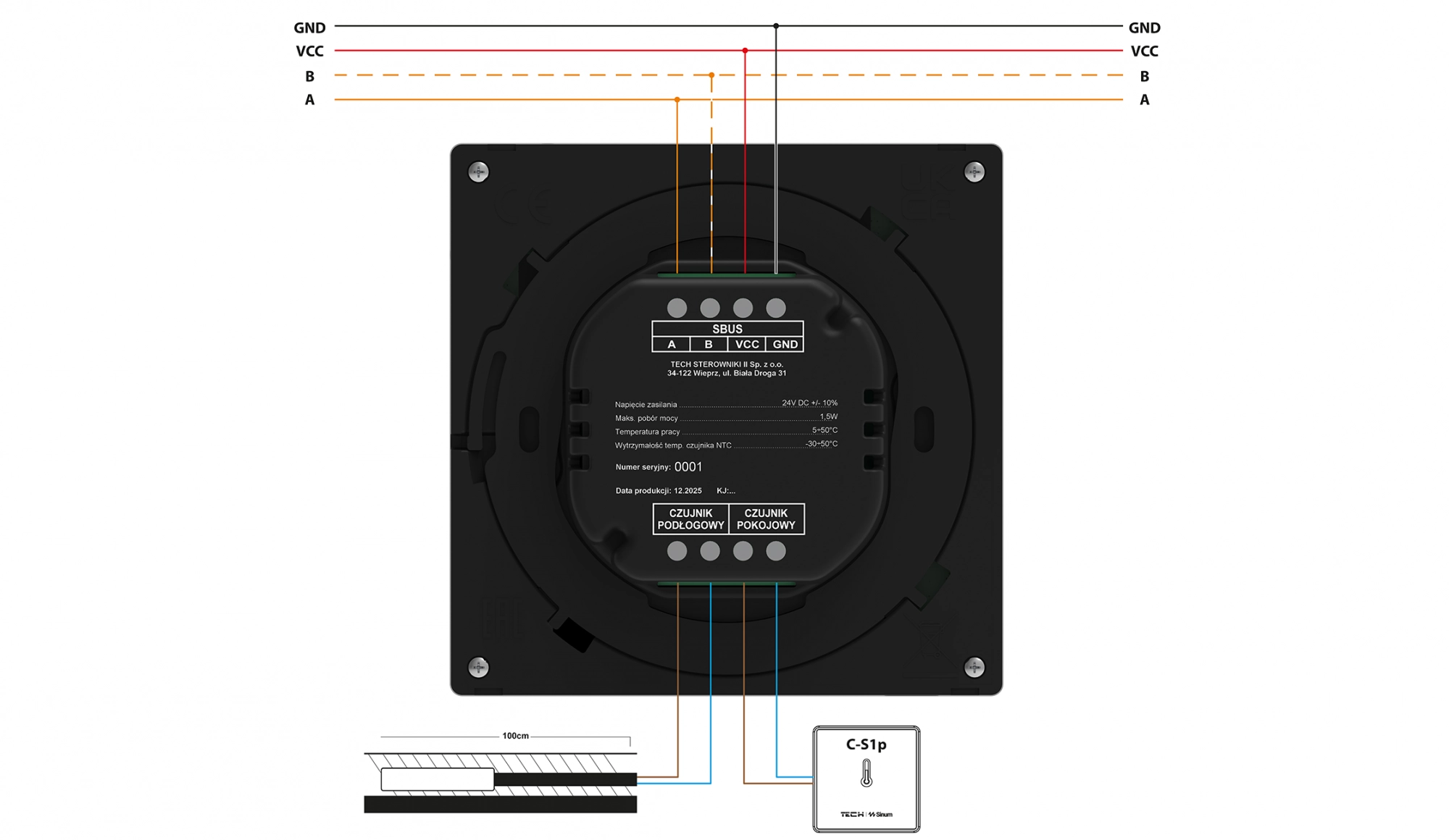

Anschlussdiagramm:
Die Registrierung des Geräts im System erfolgt über den Identifikationsmodus in der Sinum-Zentrale (Registerkarte SBUS-Geräte), wodurch das Panel logisch einem bestimmten Raum und einer Zone zugewiesen werden kann.
Das CP-04Cm-Bedienpanel wird über den SBUS-Bus und die 24V-DC-Versorgung mit der Sinum-Zentrale verbunden. Das Gerät ermöglicht den Anschluss optionaler Temperatursensoren: Raum- und Bodensensor. Das Panel wird unterputz in einer Ø60-mm-Dose montiert. Eine korrekte Verbindung der Kommunikationsleitungen und Sensoren gewährleistet die volle Funktionalität des Controllers.

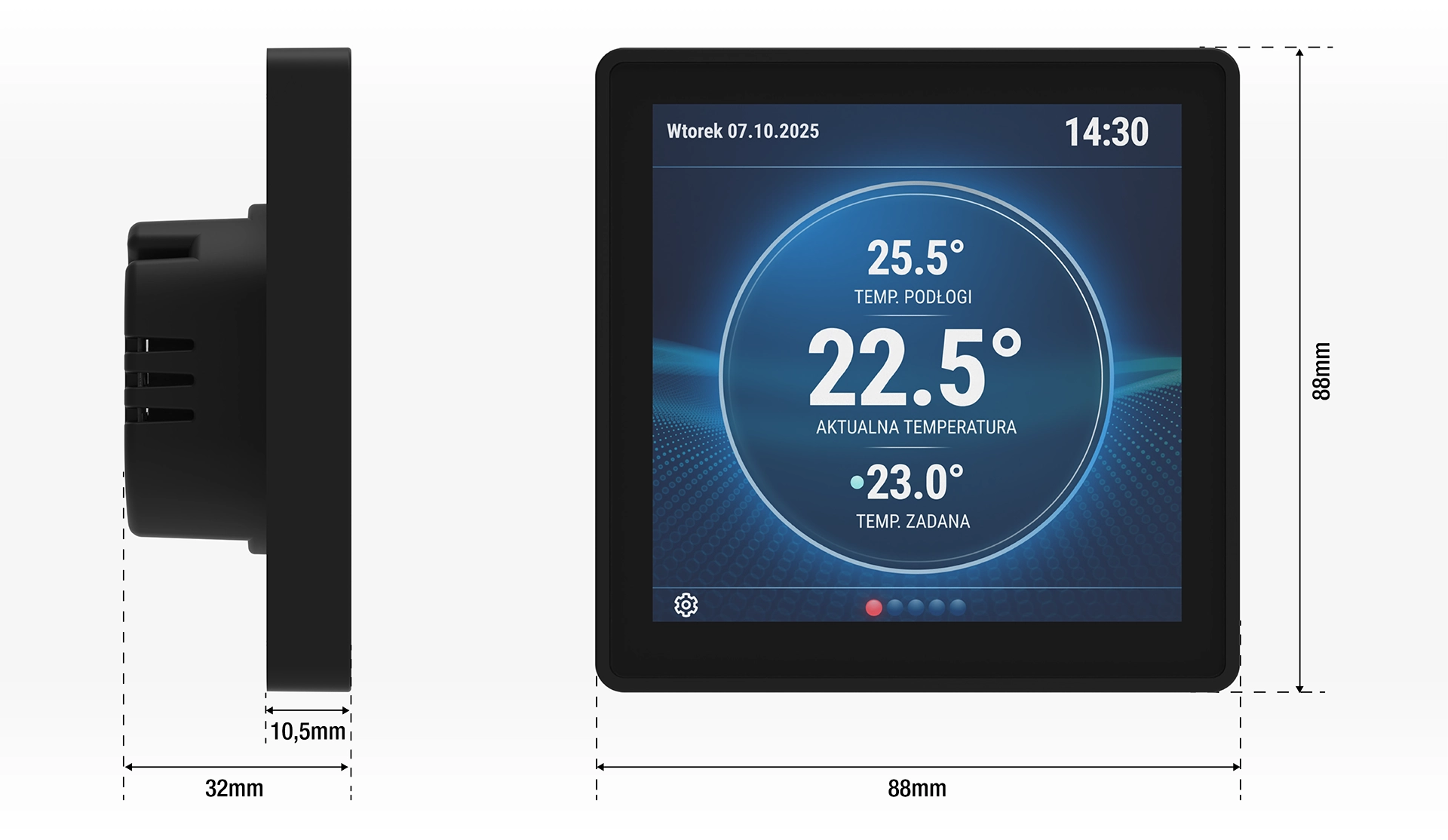

Das CP-04Cm-Bedienpanel wurde kompakt gestaltet. Dank sorgfältig gewählter Abmessungen passt das Gerät perfekt in Standard-Montageboxen, was eine ästhetische Optik und nahtlose Integration gewährleistet.
