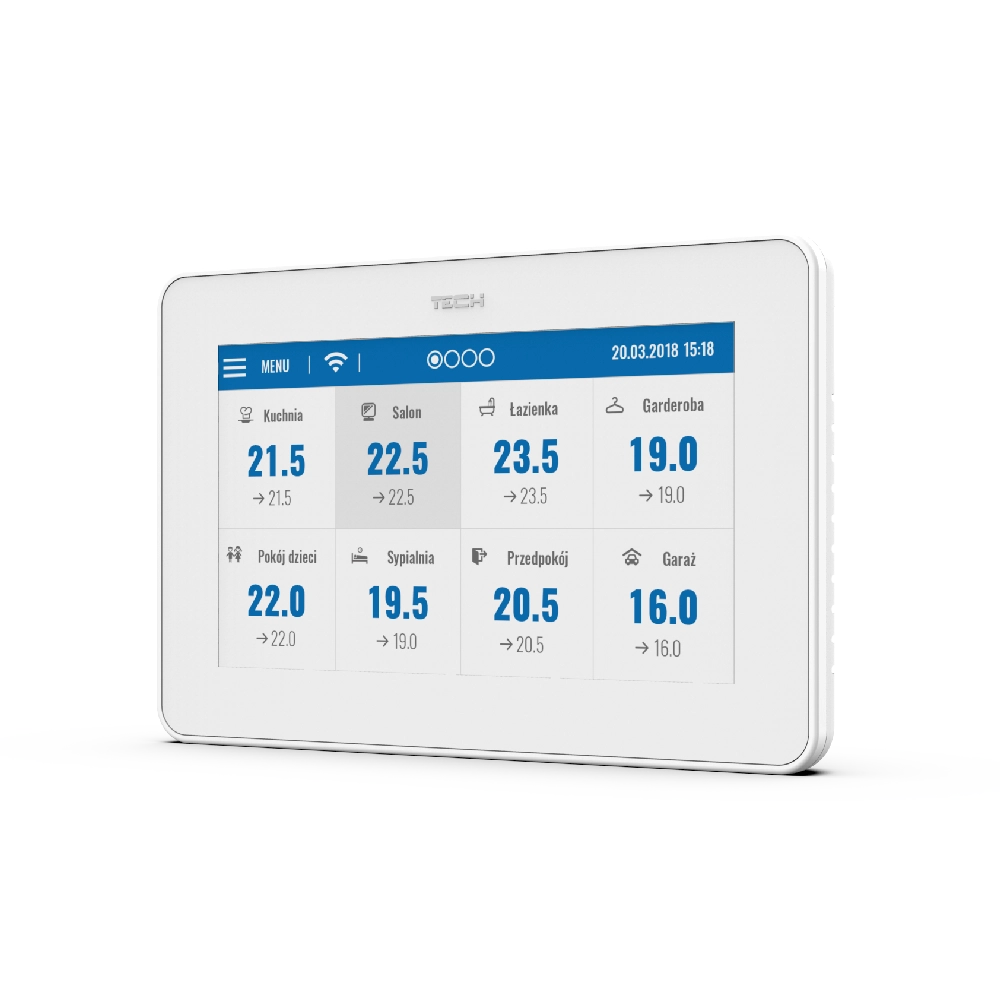

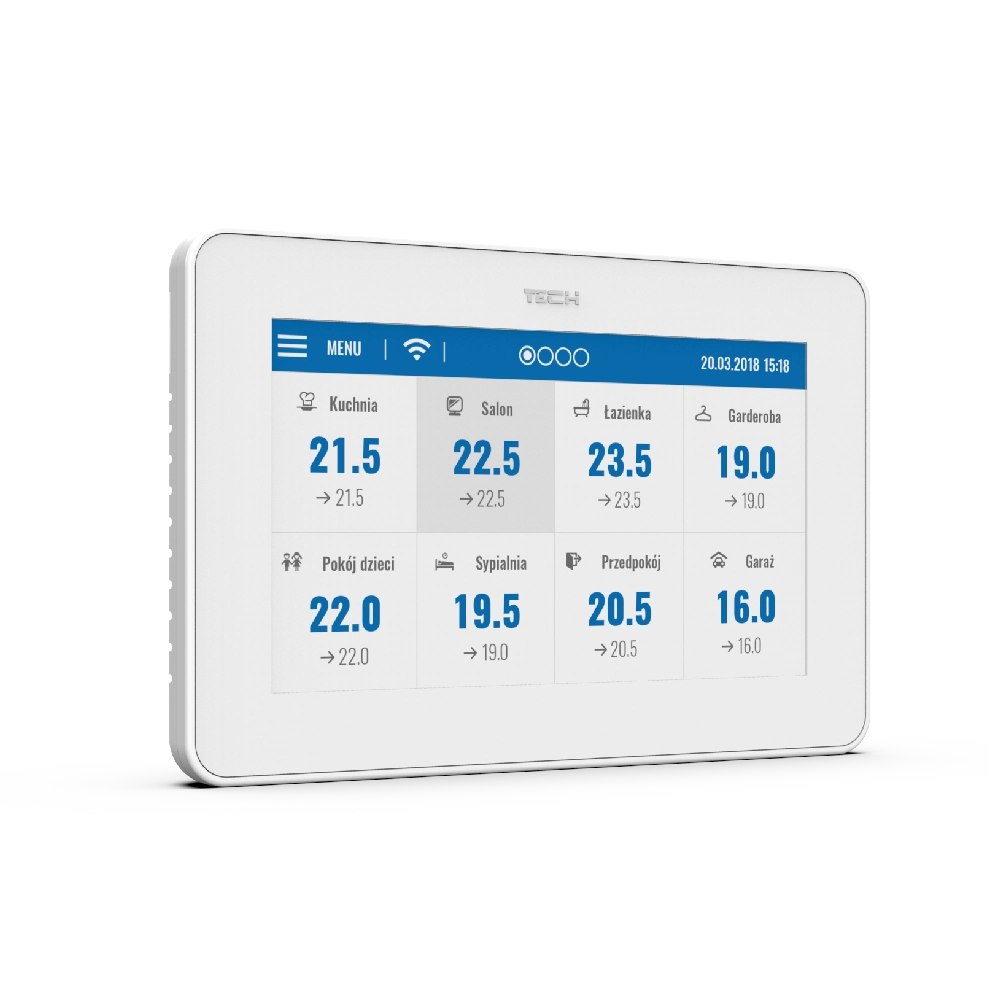

EU-M-9t

Kabelgebundenes Bedienpanel für Heizungssteuerungen

Das EU-M-9 T ist ein Gerät zur Verbesserung des Temperaturmanagements in Räumen, in denen ein Fußbodensystem der Serie 9 installiert ist. Es ist eine spezielle Lösung für die Verwendung mit der Leiste EU-L-9 R und ist für die bequeme Steuerung der untergeordneten Raumregler im System vorbereitet.

Funktionen des Bedienpanels für die Heizung

Das Bedienpanel EU-M-9 T ist ein übergeordnetes Gerät. Es ermöglicht die komfortable Steuerung und Bearbeitung von Heizungsbetriebsparametern in bis zu 32 Zonen. Mit Hilfe des Heizungsbedienfeldes ist es möglich, Betriebsabläufe komfortabel zu definieren sowie den Temperatursollwert separat einzustellen. Darüber hinaus können einzelne Zonen über das Bedienfeld ein- und ausgeschaltet werden. Auf dem Display des Panels sind zusätzliche Optionen wie die Einstellung von Datum und Uhrzeit, Bildschirmschoner, Wecker und die Programmierung einer Bildschirmsperre möglich.

Installation und Registrierung

Das verdrahtete Heizungssteuerungspaneel ist für die Aufputzmontage vorgesehen. Es ist zu bedenken, dass eine falsche Verdrahtung zu einer Beschädigung des Reglers führen kann, weshalb es sich lohnt, die Installation von einer entsprechend qualifizierten Person durchführen zu lassen. Der Regler sollte auf die Leiste EU-L-9 R angemeldet werden. Dazu müssen Sie zunächst die Registrierungsoption auf dem EU-M-9 T wählen. Bis zu 4 EU-L-9 R Streifen können auf dem Steuergerät registriert werden. Die Registrierung muss nacheinander erfolgen, da eine gleichzeitige Registrierung in mehreren Zonen nicht möglich ist.

Verwendung des Bedienpanels

Das übersichtliche Touchscreen- Bedienpanel erleichtert den Betrieb der untergeordneten Einheiten. Um Einstellungen an einem untergeordneten Zonenregler vorzunehmen, klicken Sie einfach auf den Bereich des Bildschirms mit seinen Statusinformationen. Das Erscheinungsbild der Bedienfeldanzeige der Heizungsregler kann über die Bildschirmeinstellungsfunktion individuell angepasst werden. Unter anderem kann ein Bildschirmschoner in Form einer Uhr oder eines Datums eingestellt werden. Außerdem kann der Benutzer die Farbversion des Bildschirms des Reglers wählen und den Tastenton aktivieren oder deaktivieren.

Fernsteuerung des Systems

Das Modul ermöglicht eine komfortable Fernsteuerung der Anlage. Der Benutzer kann auf dem Bildschirm seines Computers, Tablets oder Smartphones ständig den Status aller in der Anlage arbeitenden Geräte überprüfen. Nach der Aktivierung des Internetmoduls und der Auswahl der DHCP-Option ruft das Steuergerät automatisch Parameter aus dem lokalen Netzwerk ab, wie IP-Adresse, IP-Maske, Gateway-Adresse oder DNS-Adresse.
