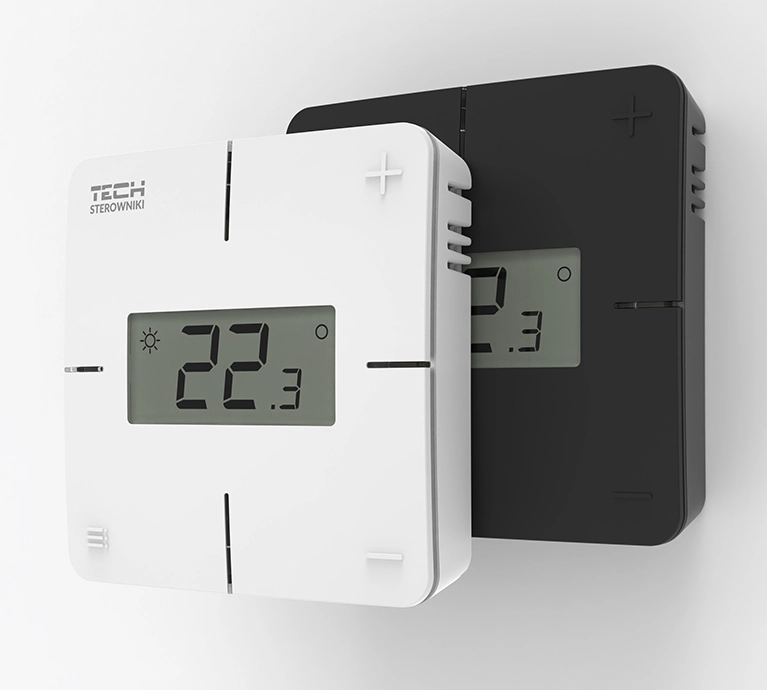

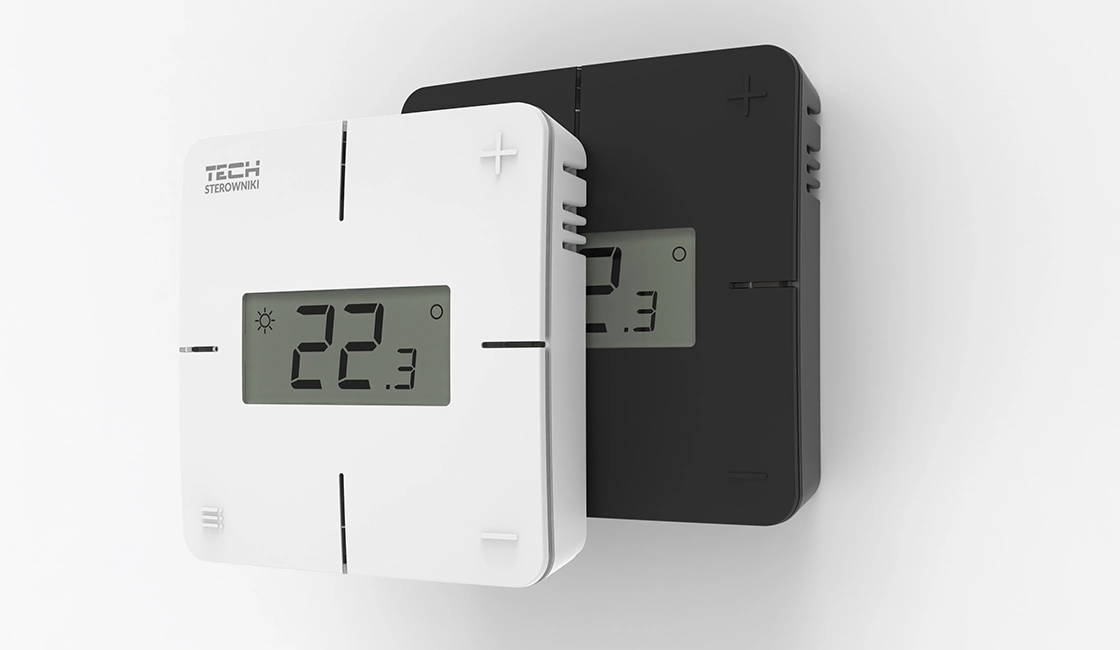

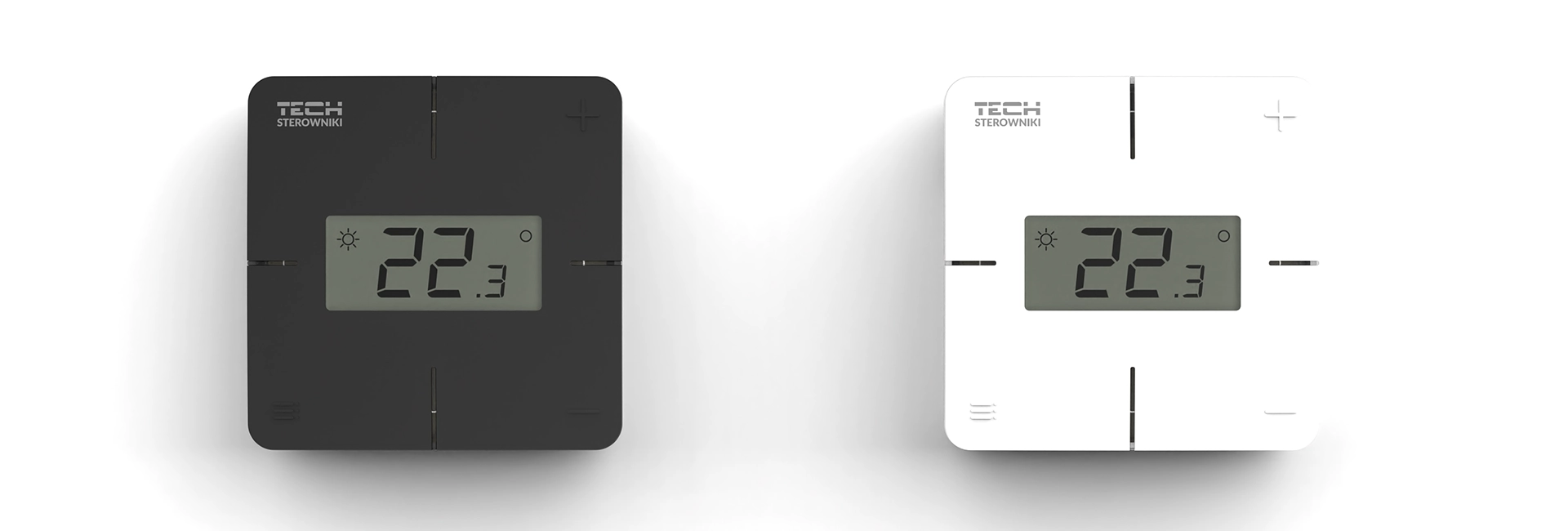

EU-R-X

KABELGEBUNDENER TEMPERATURREGLER FÜR DIE SERIEN EU-L-X WiFi, EU-L-12

Gerätebeschreibung

Raumtemperaturregelung
Messung der Luftfeuchtigkeit
Zeitprogramm für Heizung
Steuerung basierend auf der Fußbodentemperatur (bei Verwendung eines NTC-Fußbodensensors)
Dediziertes LCD-Display ohne Hintergrundbeleuchtung
Kabelgebundene Kommunikation über TECH SBUS
Mechanische Tasten

Der Raumregler R-X ist für Systeme konzipiert, die auf der kabelgebundenen TECH SBUS-Kommunikation basieren: L-4x Wi-Fi, L-X Wi-Fi und L-12.

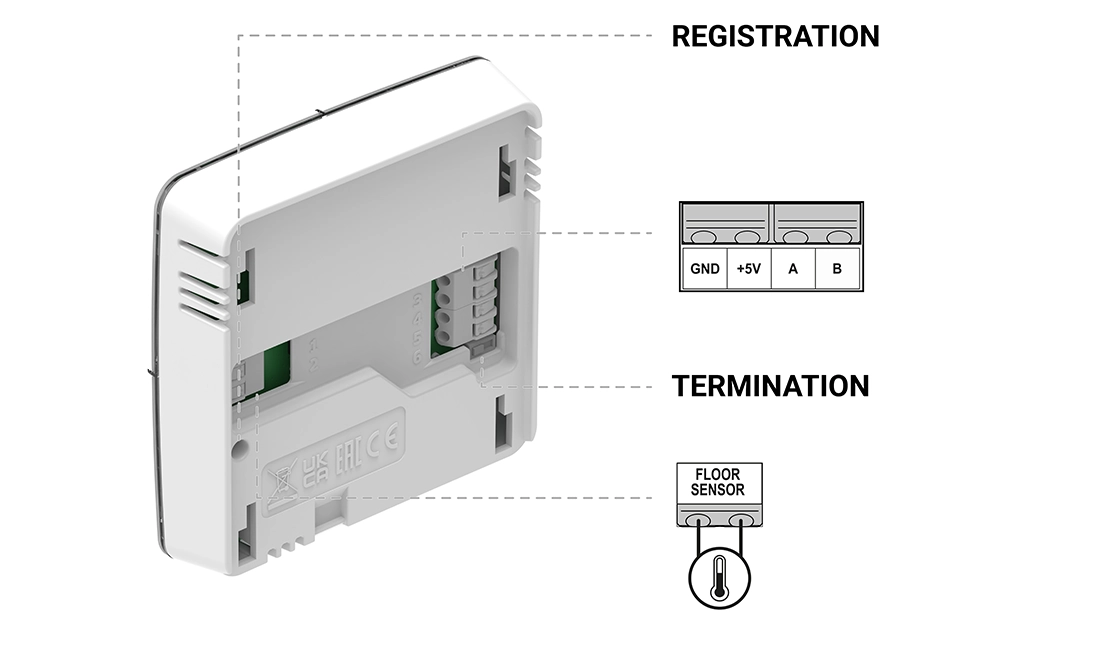

Anschluss und Kommunikation

Registrierung - Die Taste auf der Rückseite des Geräts dient zur Registrierung des Reglers im System. Durch Drücken der Taste wird der Kopplungsvorgang mit der Zentrale gestartet. Nach erfolgreicher Registrierung erscheint eine entsprechende Meldung auf dem Display des Reglers.

Terminierung - Der Terminierungsschalter ermöglicht die Bestimmung der Position des Reglers in der Übertragungsleitung des Systems. Je nach Platzierung des Geräts ist er wie folgt einzustellen:
ON - wenn der Regler am Ende der Leitung sitzt
1 - wenn der Regler sich in der Mitte der Leitung befindet

Stromversorgung und Kommunikation - Auf der Rückseite des Reglers befindet sich ein Anschluss für:
GND, +5V - Stromversorgung über die 5V-Leiste
A, B - TECH SBUS-Kommunikation mit der Leiste
Fußbodensensor - zur Messung der Fußbodentemperatur

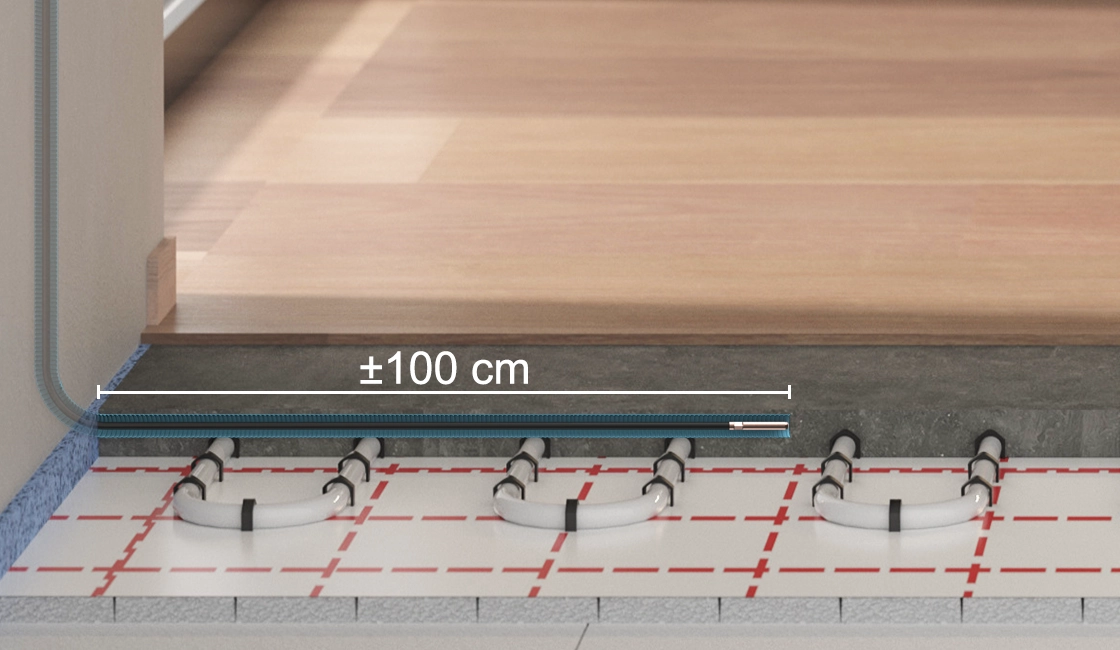

Montage des Fußbodensensors

Der Sensor wird in der oberen Estrichschicht installiert – direkt unter Paneelen oder Fliesen. Für eine einfache Montage und Wartung empfiehlt es sich, ihn in einem Schutzrohr zu platzieren.

Um eine präzise Messung zu gewährleisten und Wärmebrücken zu vermeiden, wird eine Montage in einem Abstand von ca. 100cm von der Wand empfohlen. Der Sensor sorgt für angenehme Fußbodentemperaturen und schützt den Boden vor Überhitzung – unabhängig von der Raumtemperatur.

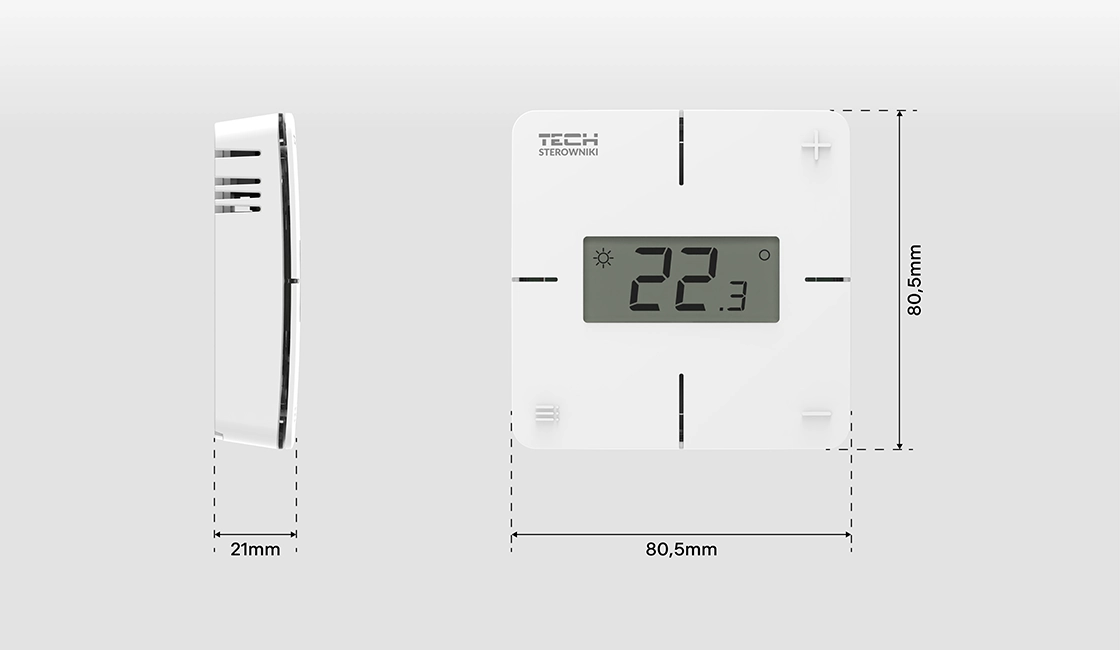

Geräteabmessungen

Die Regler R-X wurden kompakt gestaltet. Dank präzise abgestimmter Abmessungen passen die Geräte perfekt in Standard-Einbaudosen, was eine ästhetische Ausführung und ideale Integration gewährleistet.
