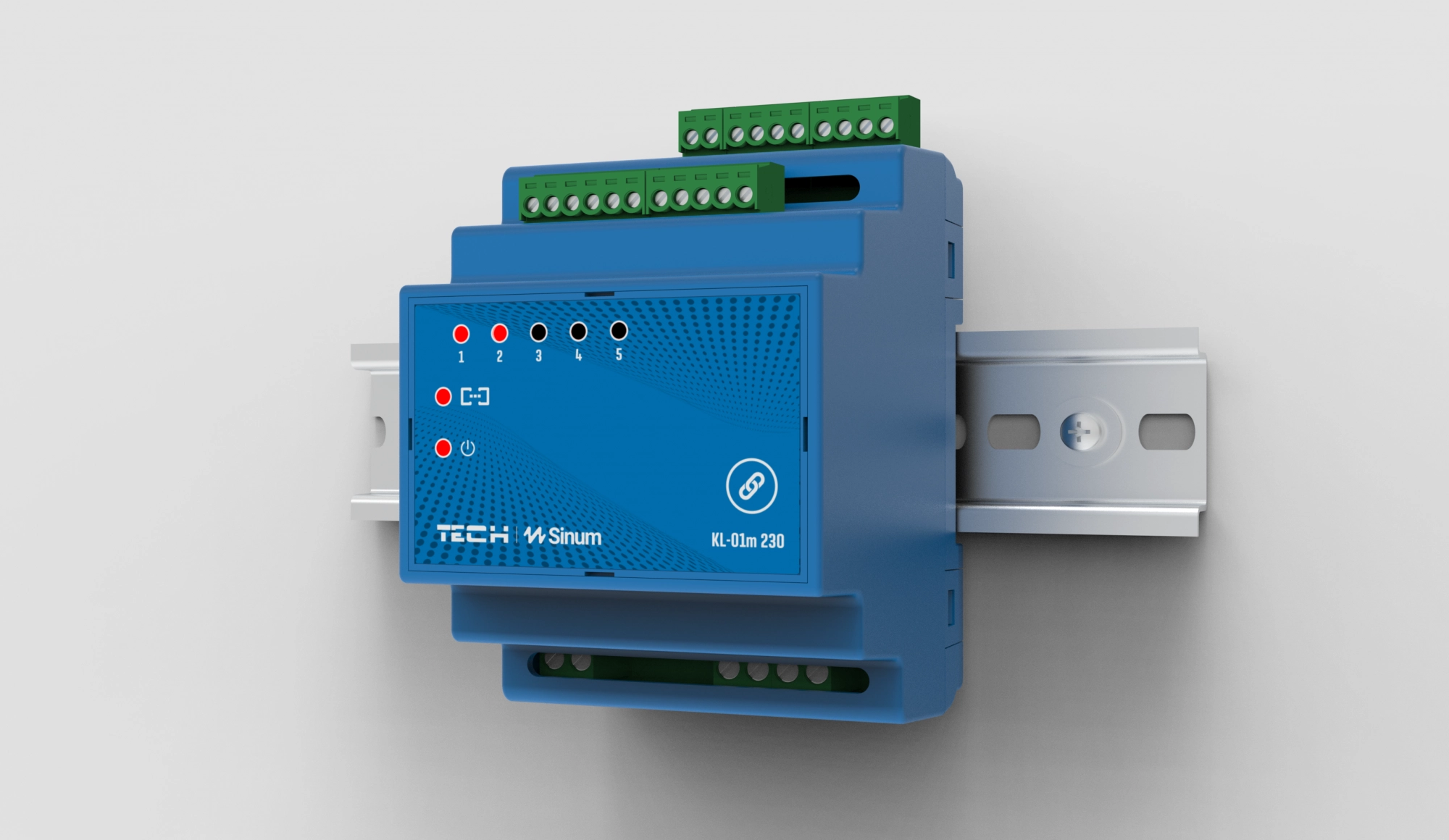

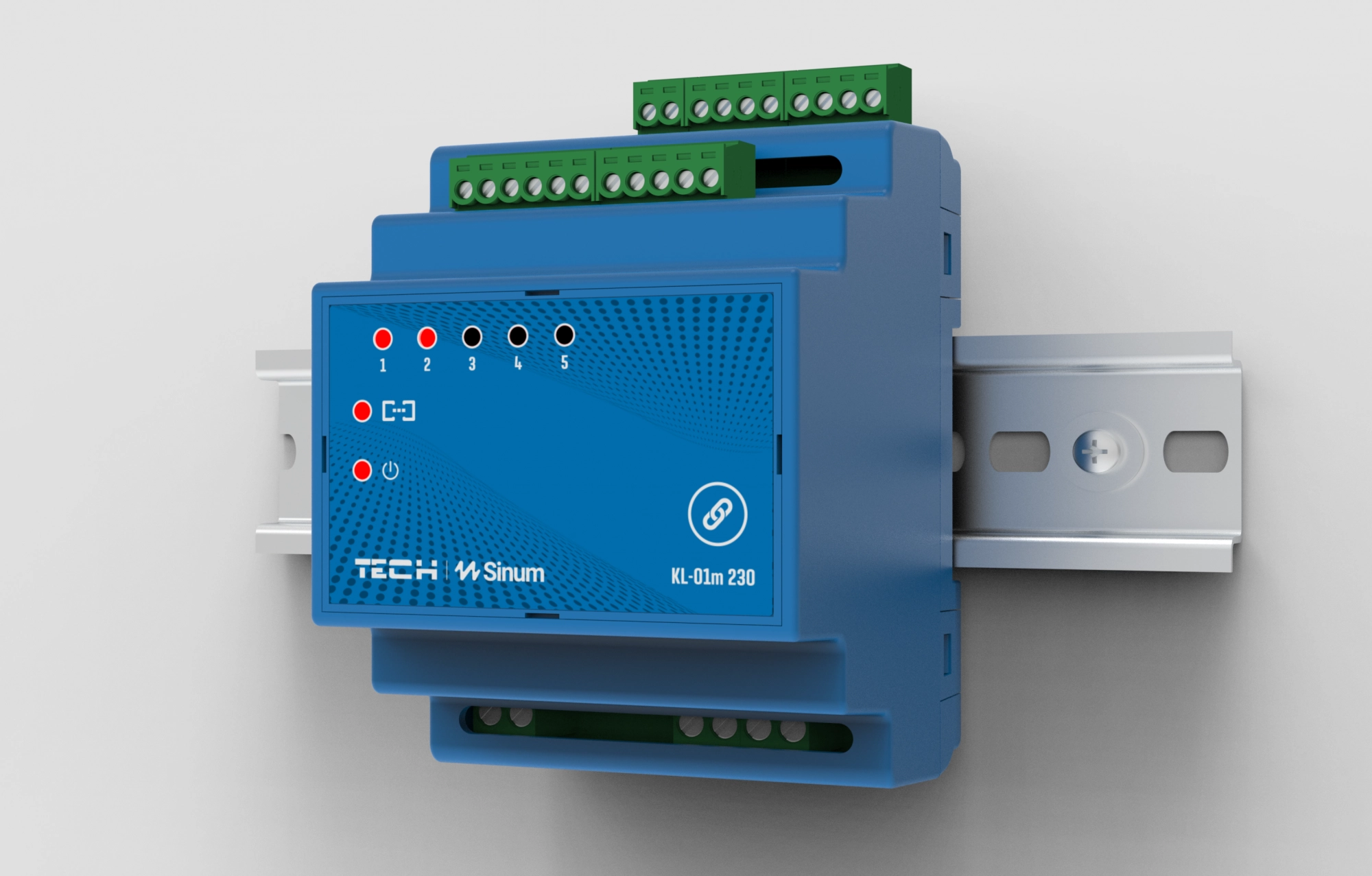

KL-01m 230

Gerätebeschreibung

Das Modul KL-01m 230 Sbus ist zur Steuerung des Betriebs eines Gebläsekonvektors vorgesehen. Der Betrieb des Moduls kann über ein Bedienpanel mittels des Modbus-Protokolls oder über die Sinum-App per SBUS gesteuert werden. Der Regler unterstützt sowohl 2-Rohr- als auch 4-Rohr-Anlagen.
Das Modul unterstützt die Steuerung des Ventilators und der Ventile über ein 0–10-V-Signal oder mit 230 V Spannung. Die Steuerungsart des angeschlossenen Geräts kann in der Sinum-App oder über das Panel P-KL1 / P-KL3 ausgewählt werden.
Die Firmware des Moduls kann über die Sinum-App oder über den USB-Anschluss aktualisiert werden (falls keine Verbindung zum Sinum-System besteht).

Anschluss und Kommunikation

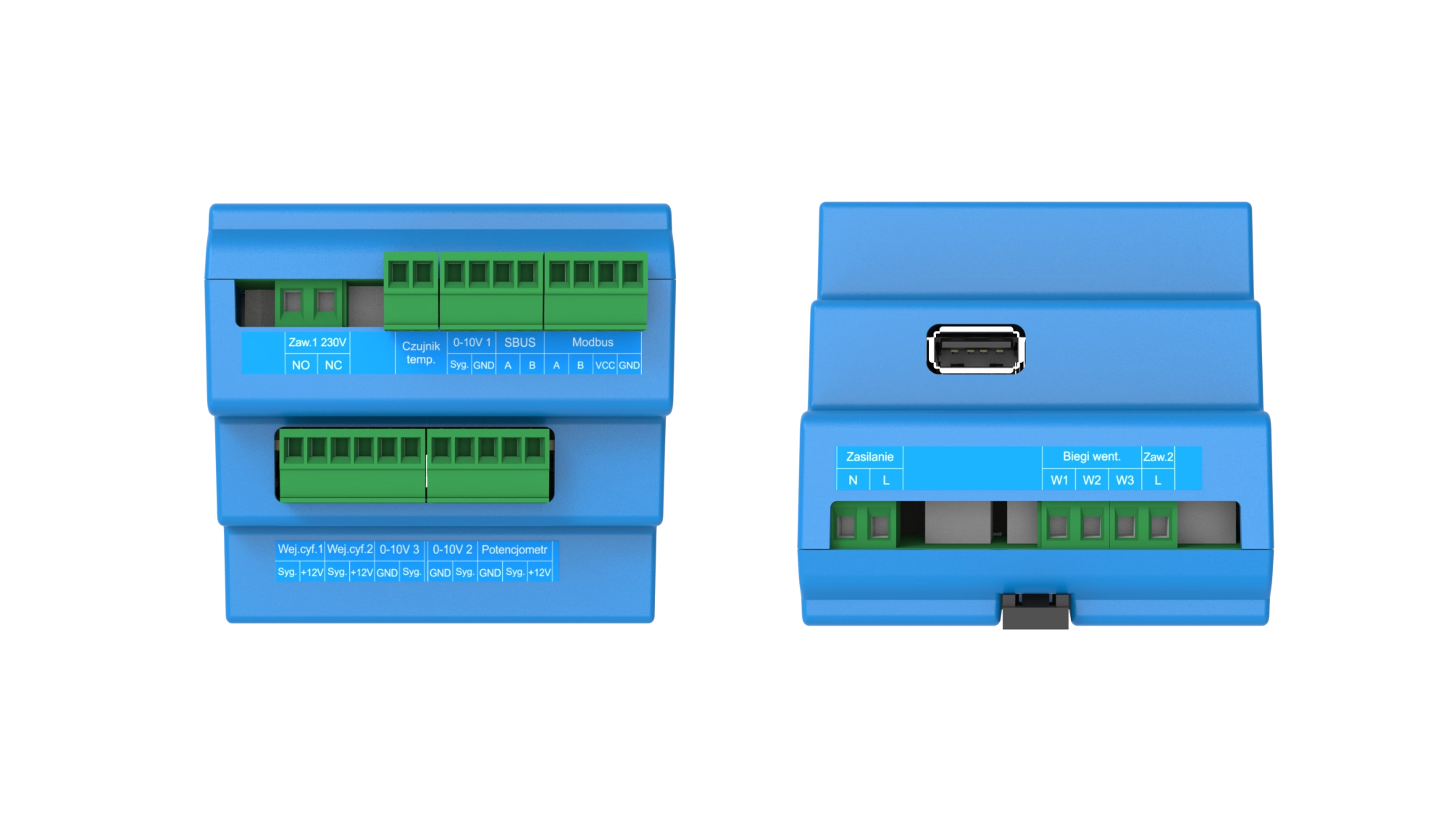

Über das Panel P-KL1 / P-KL3 oder die Sinum-App kann im Regler die Steuerungsart für Ventilator und Ventile konfiguriert werden. Werkseitig ist sowohl für das Ventil als auch für den Ventilator eine 230-V-Steuerung eingestellt.
Es ist auch eine gemischte Steuerung möglich, z. B.: Ventilator mit 0–10 V gesteuert, Ventil mit 230 V gesteuert.
Bei einer 4-Rohr-Anlage müssen die Ventile immer dieselbe Steuerungsart verwenden. Nach Auswahl einer 4-Rohr-Installation ist darauf zu achten, den einzelnen Ventilen den entsprechenden Betriebsmodus zuzuweisen.

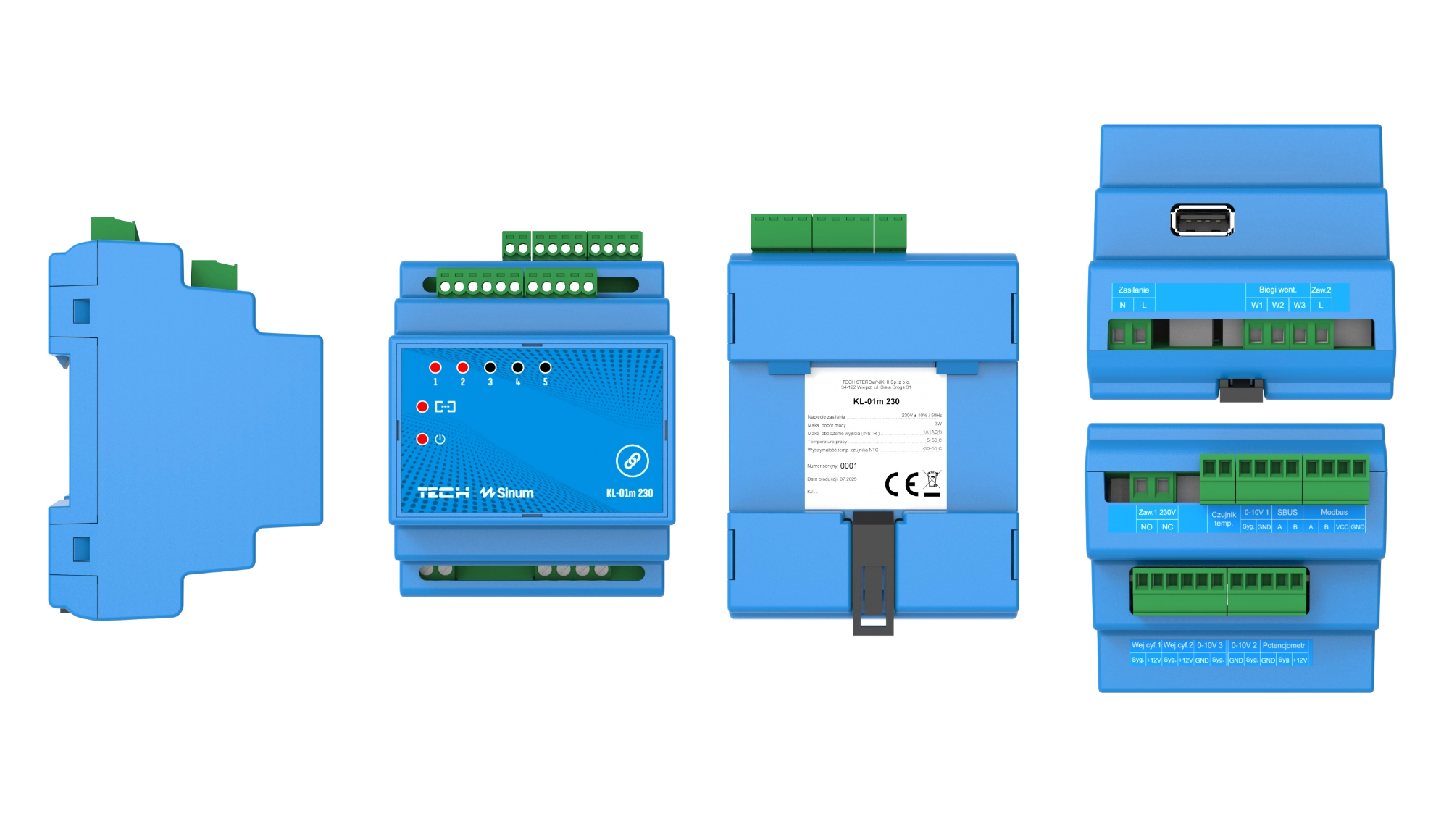

Geräteabmessungen

Die Relaismodule wurden in kompakter Bauweise entwickelt, um optimal für die Montage auf einer DIN-Schiene in Verteilerschränken geeignet zu sein. Dank präzise abgestimmter Abmessungen passen die Geräte perfekt in Standard-Schaltschränke und sorgen so für eine ästhetische Ausführung sowie eine optimale Passform.

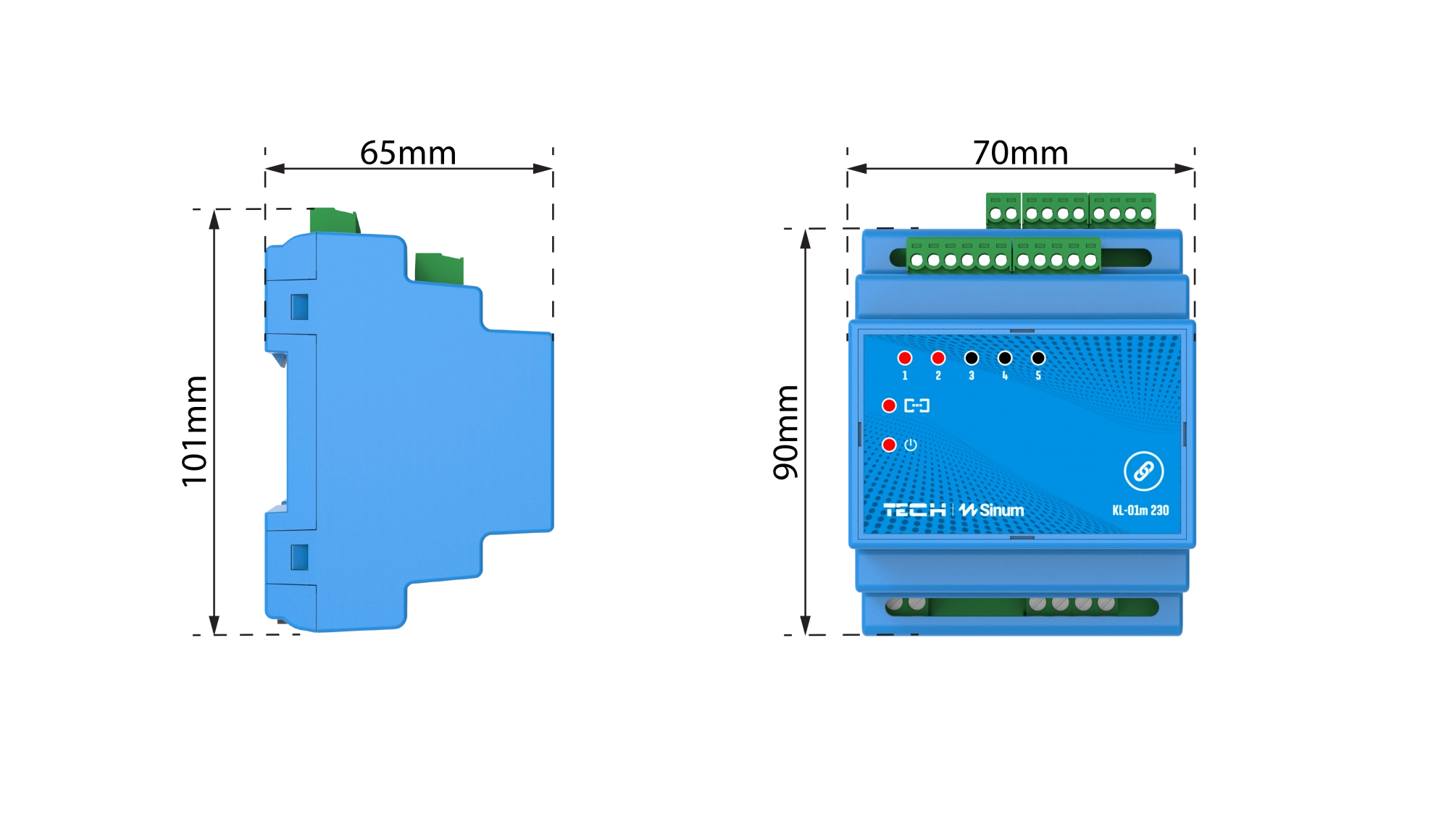

Maßangaben

• Abmessungen: 90×70x65mm
• Montageart: DIN-Schiene
