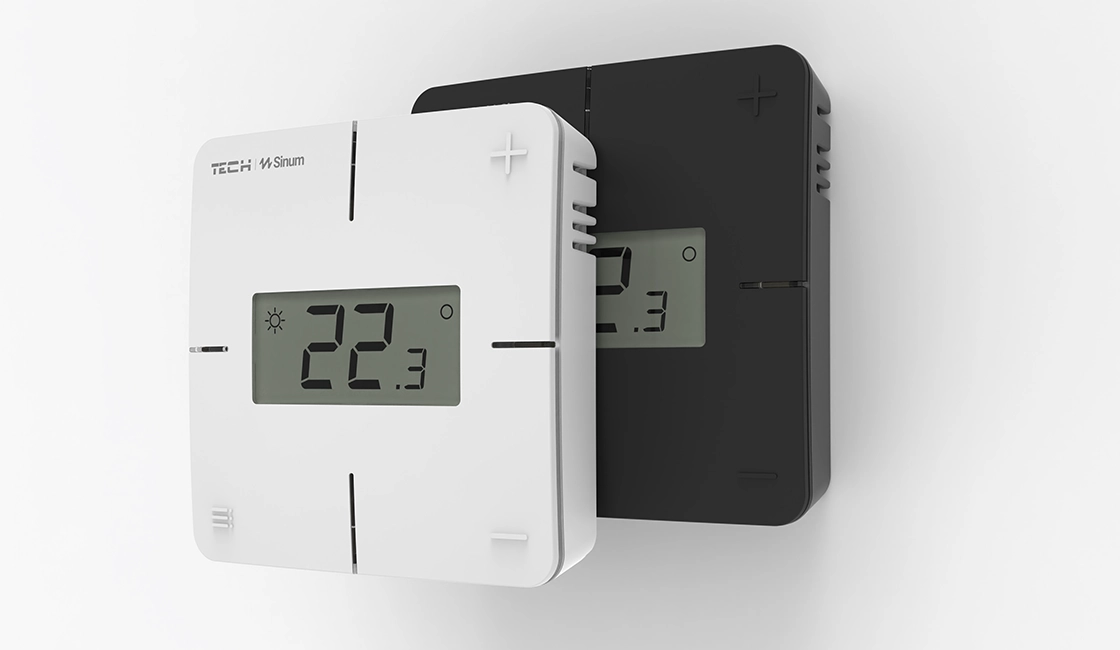

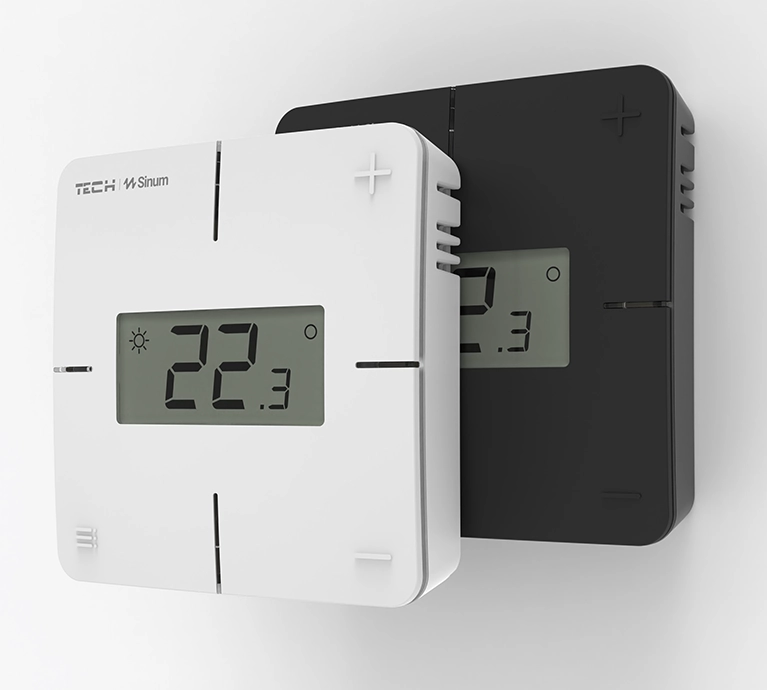

P-KL2

Gerätebeschreibung

Das Panel P-KL2 ist zur Steuerung des Betriebs eines Klimakonvektors über die Module KL-01m 230 Sbus sowie KL-01 230 Modbus bestimmt. Das Panel kommuniziert kabelgebunden mit dem Modul unter Verwendung des Modbus-Kommunikationsprotokolls. Das Gerät ist mit einem Temperatur- und Feuchtigkeitssensor ausgestattet. Das Panel ermöglicht die Einstellung grundlegender Parameter wie Solltemperatur, Betriebsmodus oder Kalibrierung des Temperatursensors. Erweiterte Optionen sind nach dem Anschluss des Panels P-KL1 / P-KL3 oder über die Sinum-App verfügbar.

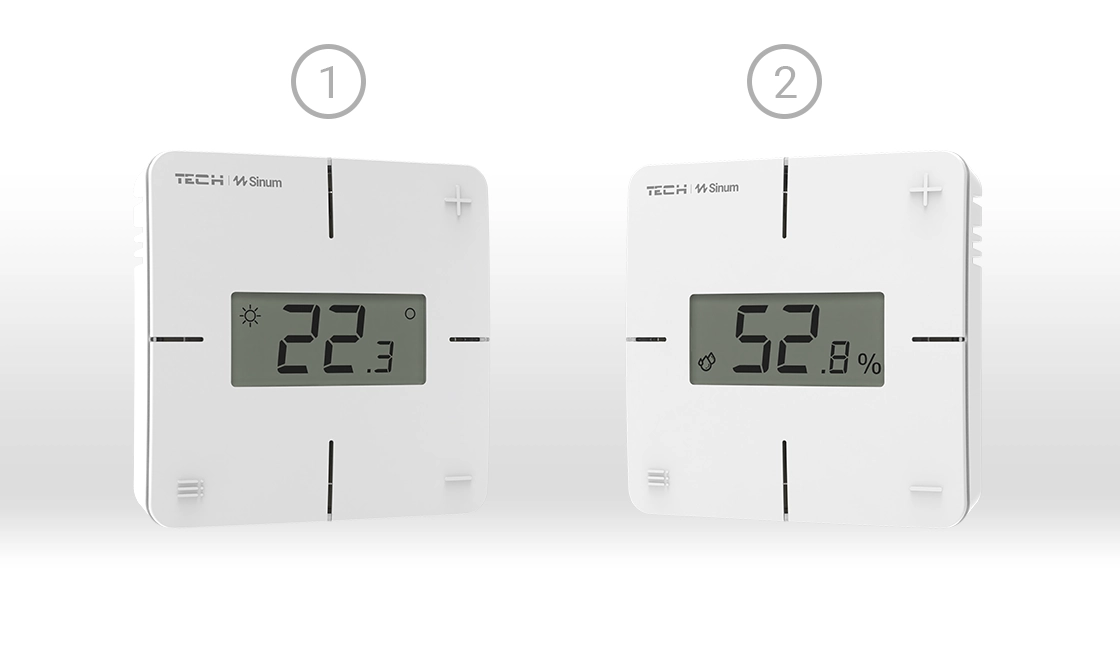

Klares und übersichtliches Display

Steuerung Heizen/Kühlen (Symbol)

Das Symbol auf dem Display kann unterschiedliche Bedeutungen haben:

• Symbol leuchtet dauerhaft – Raum wird beheizt (Heizmodus)
• Symbol blinkt – Raum wird gekühlt (Kühlmodus)
• kein Symbol – kein Heiz-/Kühlbedarf

Änderung der Solltemperatur
Mit den Tasten + und - einstellen und mit der Taste Menü bestätigen.

Die eingestellte Temperatur bleibt dauerhaft aktiv. Wenn der Regler einem virtuellen Thermostat zugeordnet ist, muss nach der Temperaturänderung mit den Tasten + und - der Zeitraum festgelegt werden, für den die Solltemperatur gelten soll [0 ÷ 24h, Con (dauerhaft) oder Off (Änderung inaktiv)], anschließend mit der Taste Menü bestätigen.

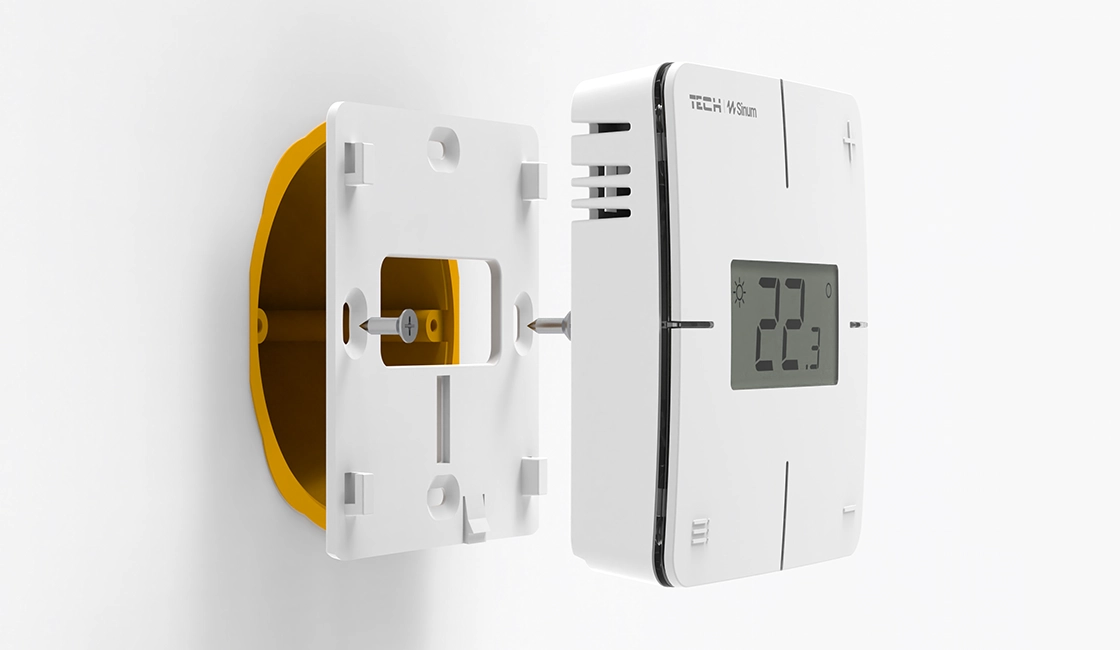

Montage

Unsere Geräte wurden mit Blick auf eine einfache Installation entwickelt. Sie sind für die Wandmontage vorgesehen und können in einer Standard-Unterputzdose mit 60 mm Durchmesser montiert werden, was eine komfortable und ästhetische Installation ermöglicht.

• Montageart: Aufputzmontage
• Empfohlene Unterputzdose: Durchmesser 60 mm

Dank der präzise angepassten Konstruktion ist die Installation schnell und einfach, und unsere Geräte fügen sich perfekt in jede Raumgestaltung ein. Der unkomplizierte Montageprozess sorgt dafür, dass Sie modernes Design und Funktionalität ohne unnötige Komplikationen genießen können.

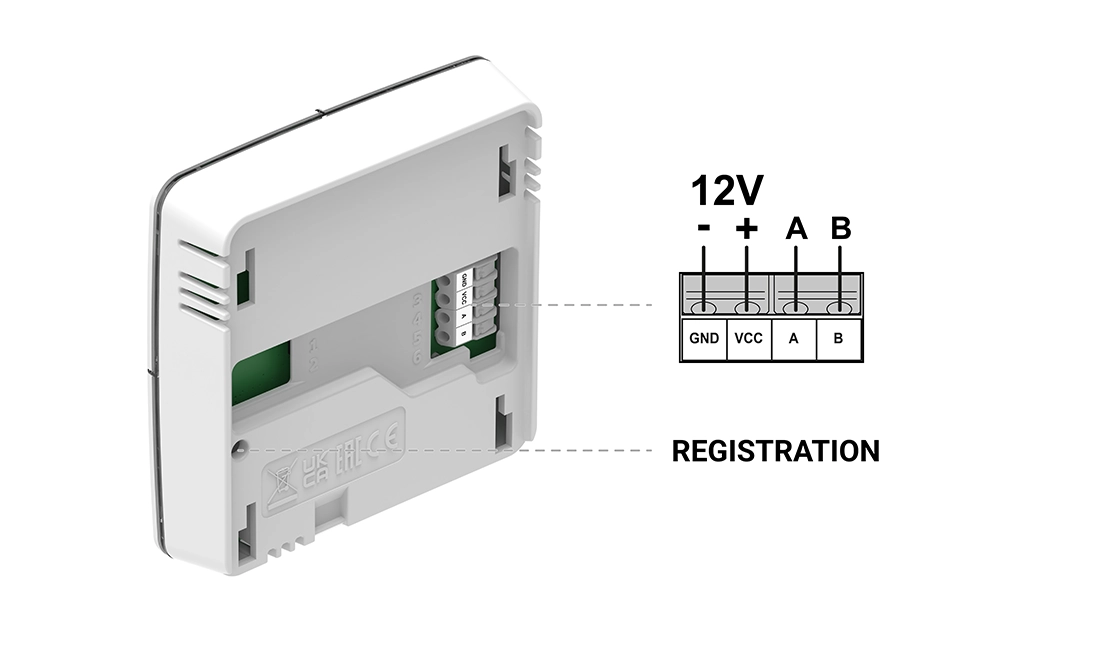

Anschluss und Kommunikation

Registrierung – Die auf der Rückseite des Geräts befindliche Taste dient zur Registrierung des Reglers im System. Durch das Drücken wird der Kopplungsprozess mit der Zentrale gestartet. Nach erfolgreichem Abschluss der Registrierung erscheint eine entsprechende Meldung auf dem Display des Reglers.

Stromversorgung und Kommunikation – Auf der Rückseite des Reglers befindet sich ein Anschluss zum Verbinden von:
12V-Stromversorgung – erforderlich für den ordnungsgemäßen Betrieb des Geräts,
SBUS-Kommunikation (A, B) – ermöglicht die Verbindung mit der Systemzentrale.

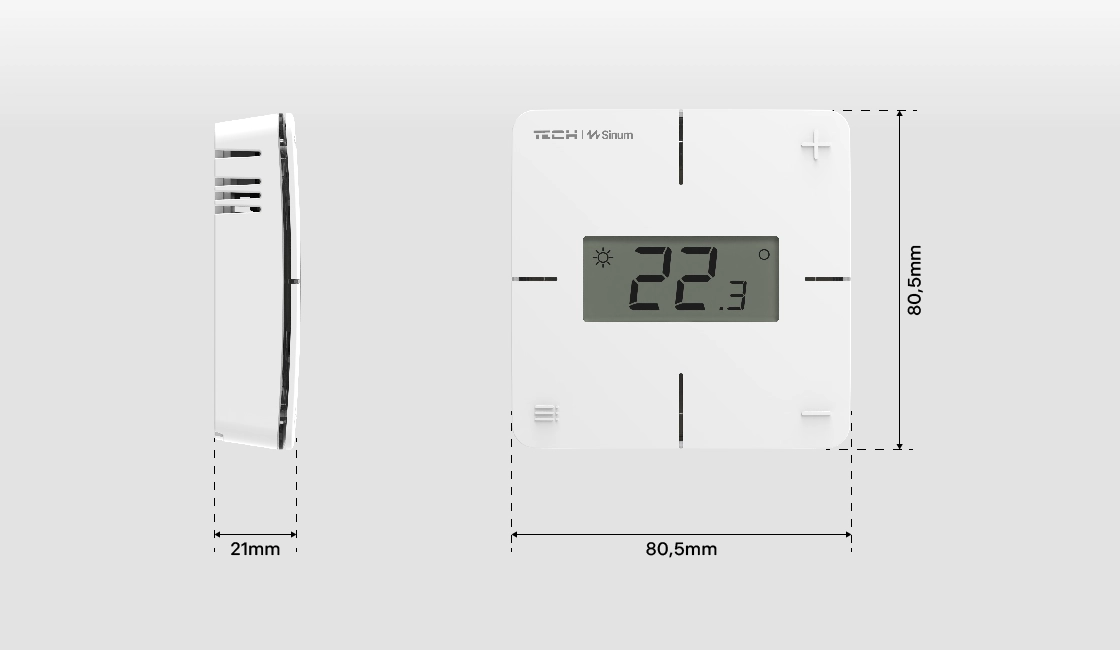

Geräteabmessungen

Die Geräte der Single-Serie wurden in kompakter Bauweise entwickelt. Dank der präzise abgestimmten Abmessungen passen die Geräte perfekt in Standard-Unterputzdosen und sorgen so für eine ästhetische Ausführung und optimale Passform.

Abmessungen im Detail

• Abmessungen: 80,5×80,5×21mm
• Montageart: Aufputzmontage (mit der Möglichkeit der Montage auf einer 60-mm-Unterputzdose)

Fernsteuerung

Mit der Sinum-App können Sie Ihr System jederzeit und von überall aus steuern. Die App ermöglicht die vollständige Kontrolle über Beleuchtung, Temperatur, Rollläden und andere Haushaltsgeräte und sorgt so für Komfort und Energieeinsparung. Die intuitive Benutzeroberfläche ermöglicht die einfache Erstellung von Zeitplänen und Szenarien sowie die Überwachung des Energieverbrauchs. Zusätzlich bietet die Sinum-App Echtzeit-Benachrichtigungen und Warnmeldungen und garantiert dadurch höchste Sicherheit und maximalen Bedienkomfort.
