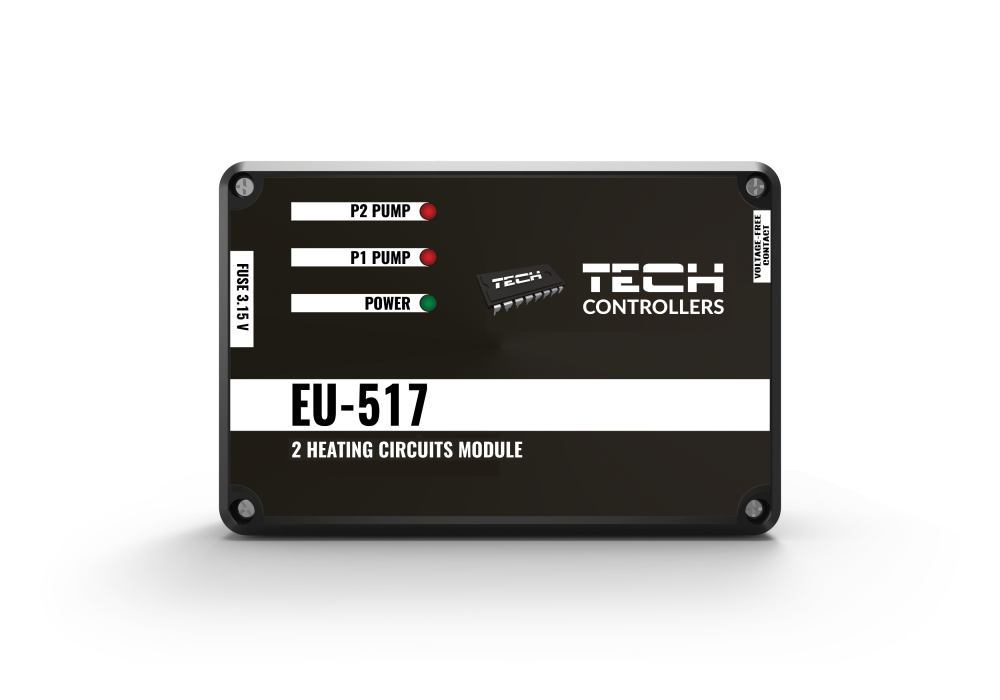

EU-517

Funktionsprinzip:
Das Modul kann zwei Umwälzpumpen steuern. Wenn der Raumregler ein Signal sendet, dass die Raumtemperatur zu niedrig ist, schaltet das Modul eine entsprechende Pumpe ein. Wenn die Temperatur eines beliebigen Kreislaufs zu niedrig ist, aktiviert das Modul den spannungsfreien Kontakt. Wird das Modul zur Steuerung der Fußbodenheizung verwendet, sollte ein zusätzlicher Bimetallfühler installiert werden (an der Versorgungspumpe, möglichst nahe am Heizkessel) - thermisches Überlastrelais. Bei Überschreiten der Alarmtemperatur schaltet der Fühler die Pumpe ab, um das empfindliche Fußbodenheizungssystem zu schützen. Wird EU-517 zur Steuerung einer Standardheizung verwendet, kann das thermische Überlastungsrelais ersetzt werden durch eine Brücke - die zwei Eingangsklemmen des Thermobimetallfühler verbindet

Funktionen:
• Steuerung von zwei Pumpen
• Zusammenarbeit mit zwei Raumreglern
• Steuerung des spannungsfreien Ausgangs
